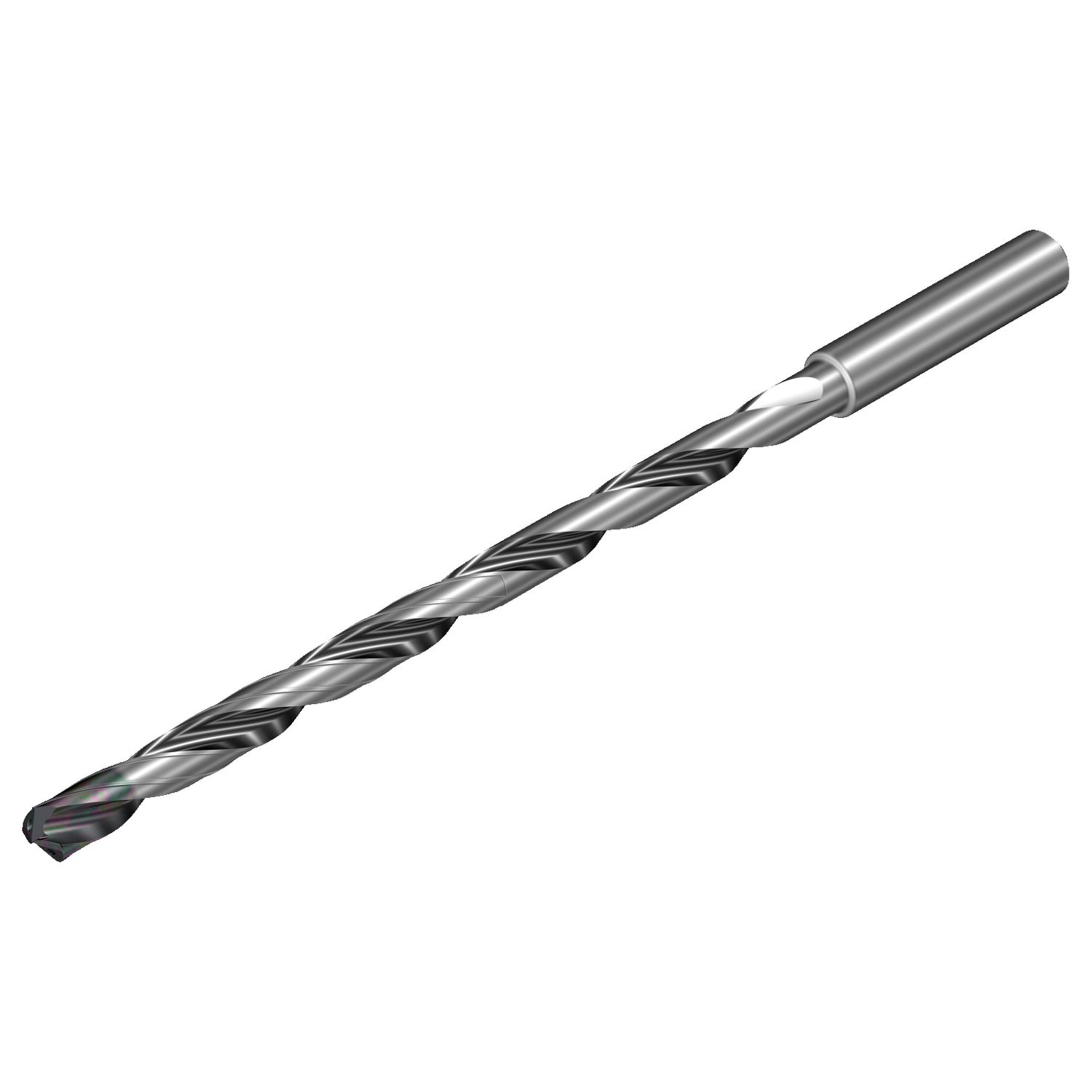

Foto do produto
Ferramentas · Broca inteiriça
462.1-0800-121A1-XM X2BM
CoroDrill® Dura 462, broca inteiriça de metal duro para furos profundos para vários materiais
Broca · classe X2BM com cobertura PVD · diâmetro de corte 8 mm, comprimento funcional 184,615 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe X2BM
Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- 462.1-0800-121A1-XM X2BM
- Código compactado
- 462.1-0800-121A1-XMX2BM
- Material ID
- 9022206
- Família
- Ferramentas
- Tipo
- Broca inteiriça
- Classe
- X2BM
- Cobertura
- TiAlCrSiN
- Processo de cobertura
- PVD
- Substrato
- HC
- Peso unitário
- 0,095 kg
- EAN
- 7323229601173
- UNSPSC
- 23291500
- eCl@ss 13
- 21180101
- Lançamento
- 24/09/2026
- CoroPak de lançamento
- 26.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de ponta | SIG | 135 |
| Ângulo de saída ortogonal | GAMO | 20.46 |
| Classe | GRADE | X2BM |
| Cobertura | COATING | PVD TiAlCrSiN |
| Código do projeto do canal | FDC | Canal de cavaco helicoidal |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica em círculo |
| Comprimento da ponta | PL | 1.656854 mm |
| Comprimento do canal de cavacos | LCF | 146.272 mm |
| Comprimento funcional | LF | 184.615 mm |
| Comprimento total | OAL | 186.3 mm |
| Comprimento util | LU | 121.657 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | XM |
| Diâmetro da conexão | DCONMS | 8 mm |
| Diâmetro de corte | DC | 8 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica (DIN6535-HA) — métrica: 8 |
| Grupo básico standard | BSG | COROMANT |
| Número efetivo de arestas de corte na parte frontal | ZEFF | 2 |
| Peso do item | WT | 0.095 kg |
| Pressão de refrigeração | CP | 20 bar |
| Reafiações máximas | NORGMX | 12 |
| Relação comprimento/diâmetro utilizável | ULDR | 15.207125 |
| Rotação máxima | RPMX | 7958 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Shank length (metric) | LS | 36 mm |
| Substrato | SUBSTRATE | HC |
| Tolerância alcançável do furo | TCHA | JS9 |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
