462.1-0120-006A0-XM X0BU
CoroDrill® Dura 462, solid carbide micro drill for multi-materials

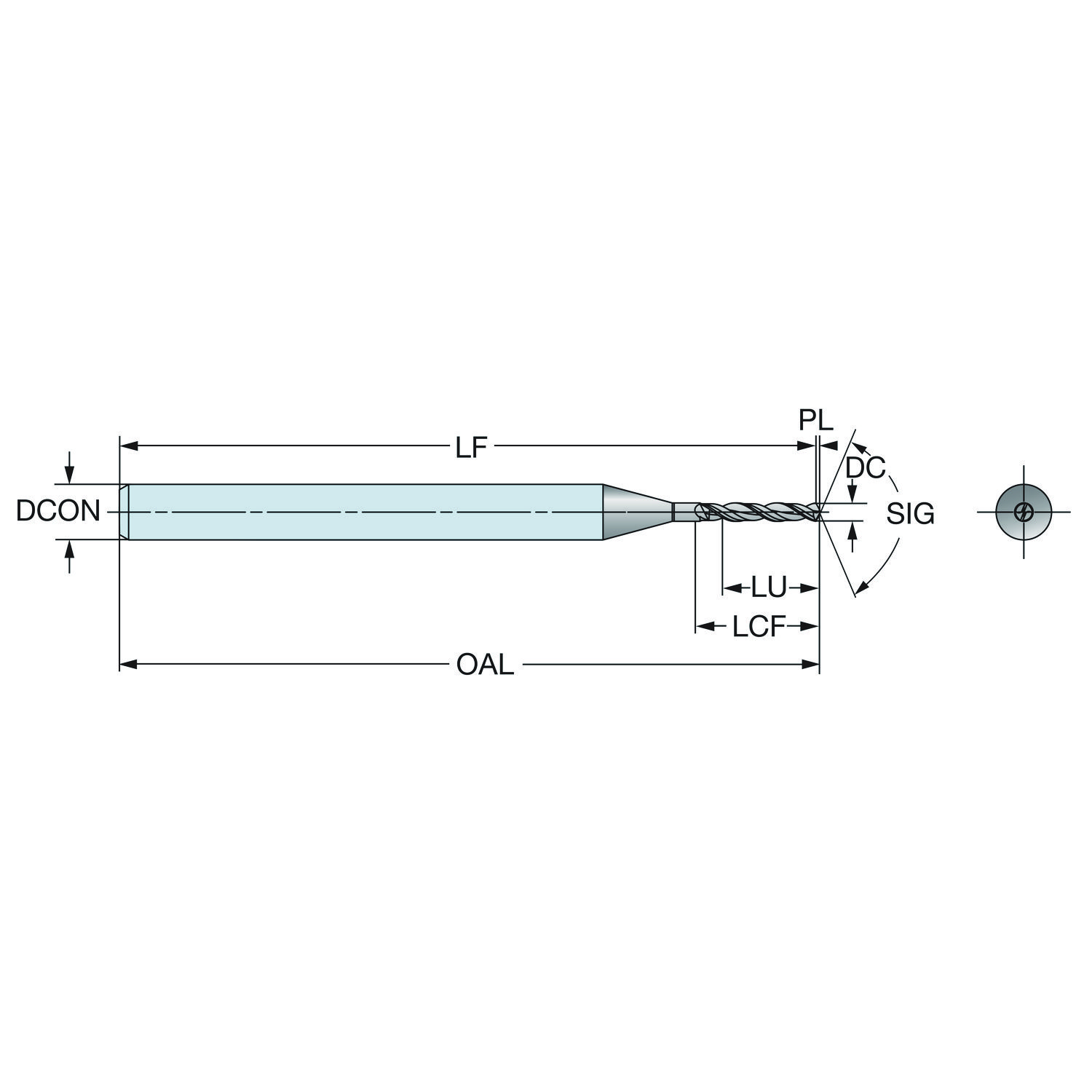

Broca · classe X0BU com cobertura Uncoated Grade · diâmetro de corte 1,2 mm, comprimento funcional 37,72 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Recomendado Classe X0BU
Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio), O (outros)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- 462.1-0120-006A0-XM X0BU
- Código compactado
- 462.1-0120-006A0-XMX0BU
- Material ID
- 8829518
- Família
- Ferramentas
- Tipo
- Broca inteiriça
- Classe
- X0BU
- Cobertura
- Sem cobertura
- Processo de cobertura
- Classe sem cobertura
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 5 g
- EAN
- 7323228857625
- NCM
- 820750
- UNSPSC
- 23291500
- eCl@ss 13
- 21180101
- Origem
- CH
- Lançamento
- 01/02/2025
- CoroPak de lançamento
- 25.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de ponta | SIG | 130 |
| Ângulo de saída ortogonal | GAMO | 24.07 |
| Classe | GRADE | X0BU |
| Código do projeto do canal | FDC | Canal de cavaco helicoidal |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento da ponta | PL | 0.28 mm |
| Comprimento do canal de cavacos | LCF | 8.2 mm |
| Comprimento funcional | LF | 37.72 mm |
| Comprimento total | OAL | 38 mm |
| Comprimento util | LU | 6.4 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | XM |
| Diâmetro da conexão | DCONMS | 3 mm |
| Diâmetro de corte | DC | 1.2 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica (DIN6535-HA) — métrica: 3 |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) sem cobertura, grão < 1 |
| Número efetivo de arestas de corte na parte frontal | ZEFF | 2 |
| Reafiações máximas | NORGMX | 0 |
| Relação comprimento/diâmetro utilizável | ULDR | 5.33333333 |
| Rotação máxima | RPMX | 50000 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Shank length (metric) | LS | 26.17 mm |
| Tolerância alcançável do furo | TCHA | JS7 |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
