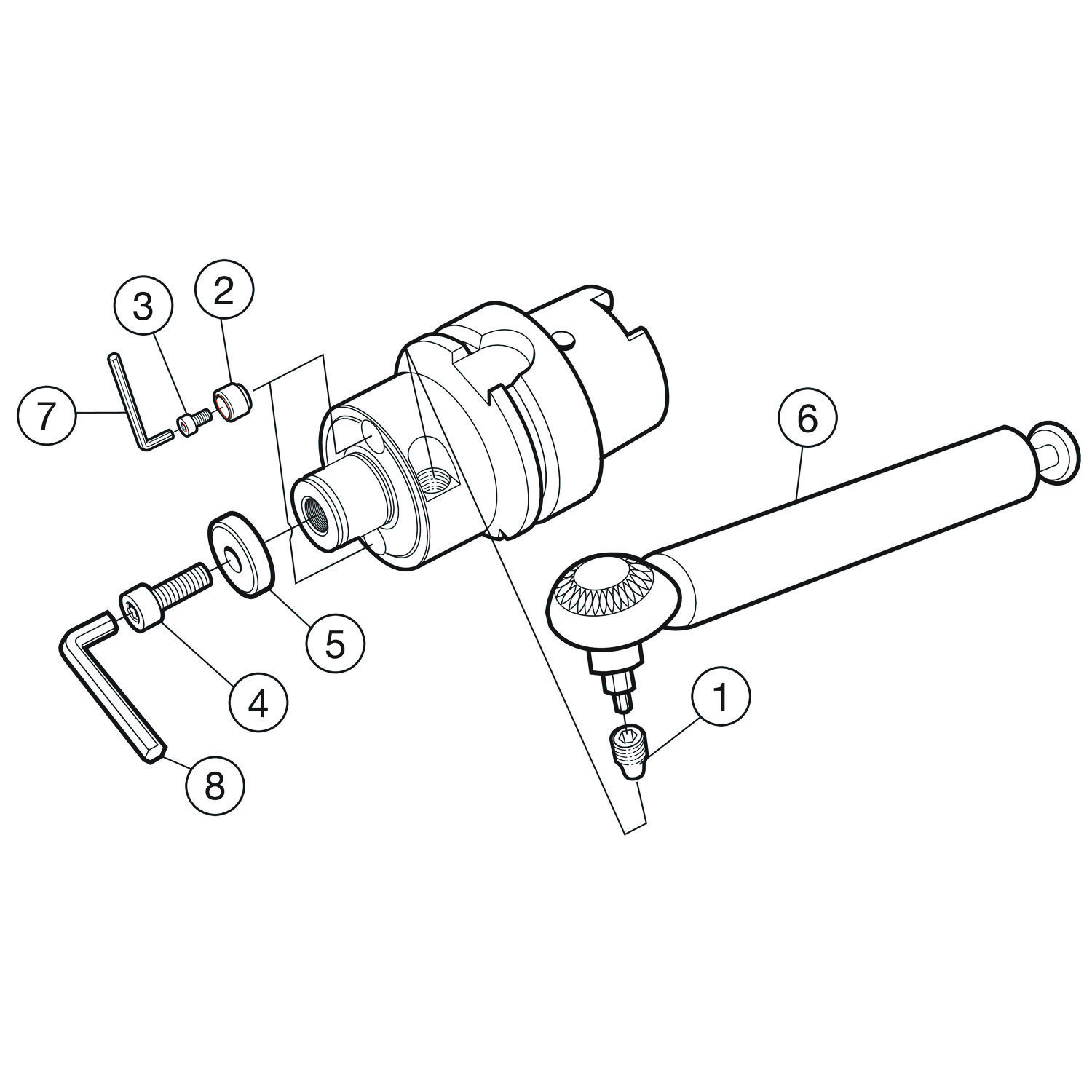

Vista explodida
Adaptação · Adaptador rotativo
41005CG-100 22 064
HSK para adaptador tipo árvore Hydro-Grip®

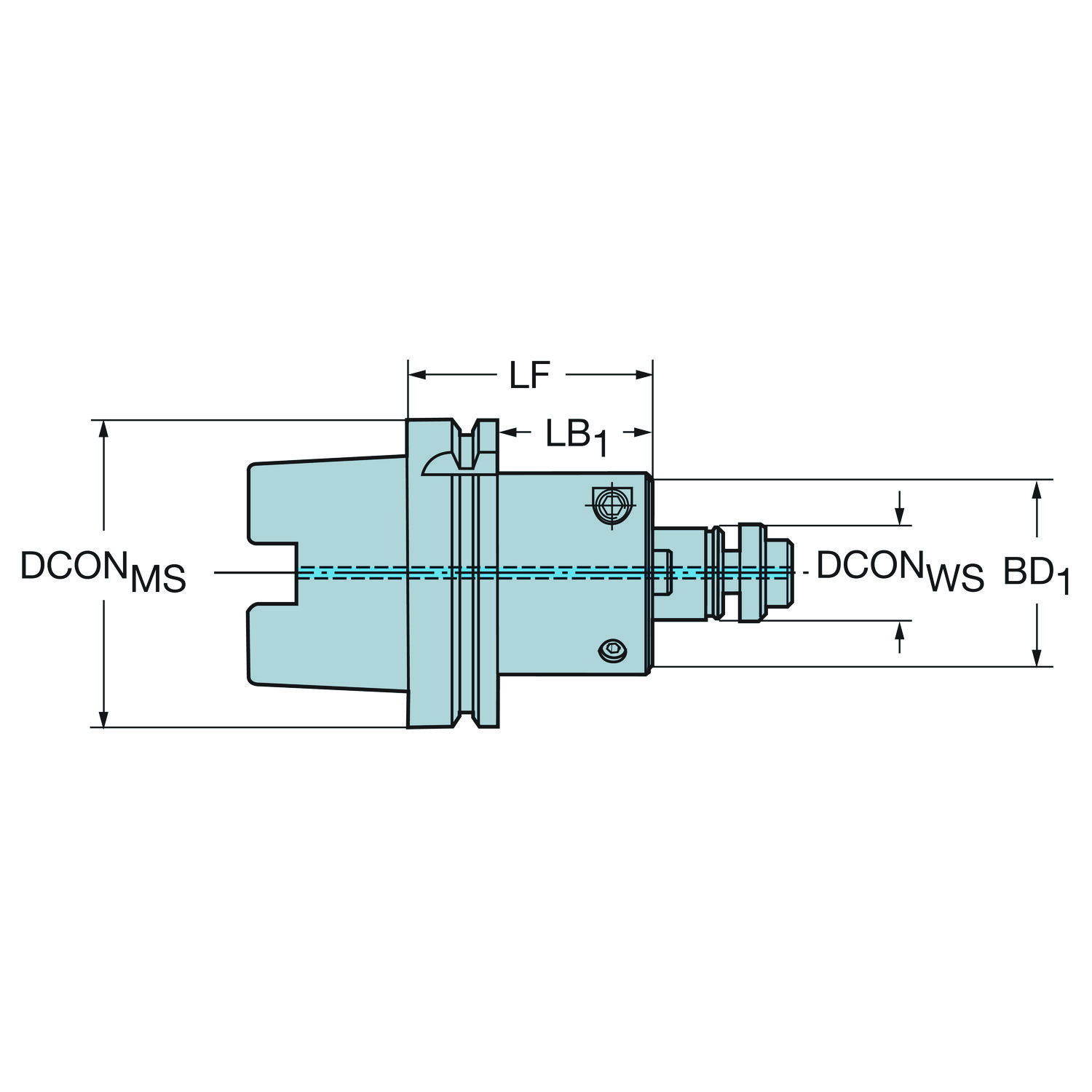

Adaptador simétrico rotativo · comprimento funcional 64 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 41005CG-100 22 064.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 41005CG-100 22 064
- Código compactado
- 41005CG-10022064
- Material ID
- 5760738
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Peso unitário
- 2,5 kg
- EAN
- 12234305
- UNSPSC
- 27112807
- eCl@ss 13
- 21022090
- Lançamento
- 26/02/2007
- CoroPak de lançamento
- 07.1
Arquivos CAD
- STP básico 73187712.stp
- DXF 2D 73187711.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Ângulo de conicidade | BHTA_2 | 0 |
| Código do material do corpo | BMC | Aço |
| Código do método de balanceamento | BLMC | Balancing by rotational test |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB_1 | 35 mm |
| Comprimento do corpo | LB_2 | 64 mm |
| Comprimento funcional | LF | 64 mm |
| Comprimento total | OAL | 114 mm |
| Diâmetro da conexão | DCONMS | 100 mm |
| Diâmetro da conexão | DCONWS | 22 mm |
| Diâmetro do corpo | BD_1 | 48 mm |
| Diâmetro do corpo | BD_2 | 100 mm |
| Diâmetro funcional | DFC | 75.013 mm |
| Direção da interface de adaptação da máquina | ADINTMS | HSK -A — tamanho 100 |
| Direção de interface de adaptação da peça | ADINTWS | Hidráulico fixação eixo porta-fresa -A/B (parafuso central/arruela) — métrica: 22 |
| Kappa (eixo z rot.) | KAP | 0 |
| Letra standard | STDLET | A |
| Numero standard | STDNO | ISO12164-1 |
| Peso do item | WT | 2.5 kg |
| Pressão de refrigeração | CP | 80 bar |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 14000 |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 6 Nm |
