Sandvik Coromant · Catálogo · Adaptação · Adaptador simétrico rotativo
Vista explodida
Adaptação · Adaptador rotativo
393.CGA-20 12 150
Haste cilíndrica para mandril Hydro-Grip®

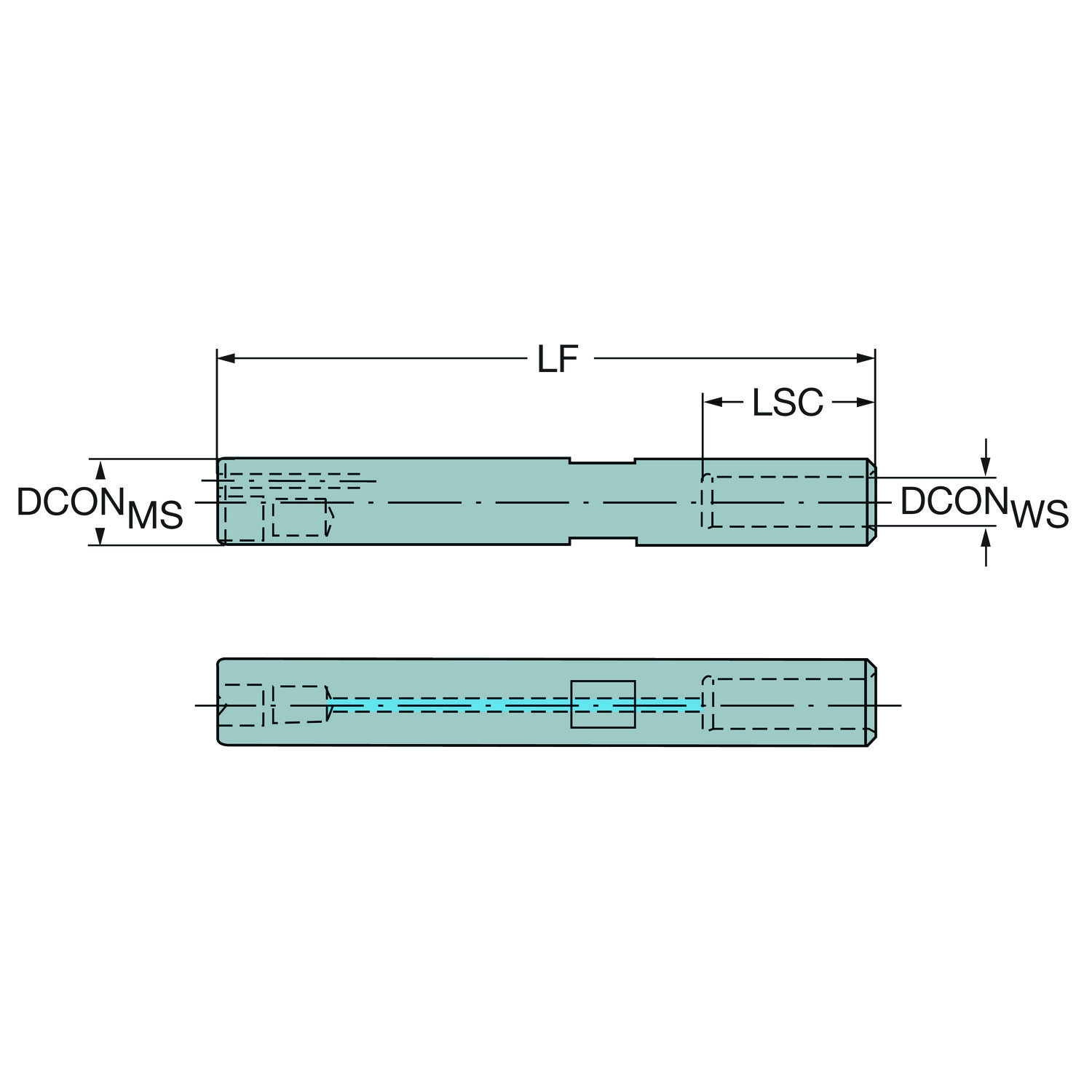

Adaptador simétrico rotativo · comprimento funcional 150 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 393.CGA-20 12 150.
Ferramentas rotativas 2020 — fresamento, furação, mandrilamentoCatálogo · Sandvik Coromant · PDF
Coromant Capto — Spindle Clamping Set Handbook (EN)Manual · Sandvik Coromant · PDFCasos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 393.CGA-20 12 150
- Código compactado
- 393.CGA-2012150
- Material ID
- 5760263
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Peso unitário
- 0,35 kg
- EAN
- 11542963
- UNSPSC
- 27112807
- eCl@ss 13
- 21022090
- Lançamento
- 02/12/2002
- CoroPak de lançamento
- 04.1
Arquivos CAD
- STP básico 73580146.stp
- DXF 2D 73580145.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Código do material do corpo | BMC | Aço |
| Código do método de balanceamento | BLMC | Balancing by rotational test |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento de fixação | LSCMS | 150 mm |
| Comprimento de fixação | LSCWS | 150 mm |
| Comprimento do corpo | LB_1 | 150 mm |
| Comprimento funcional | LF | 150 mm |
| Comprimento total | OAL | 150 mm |
| Diâmetro da conexão | DCONMS | 20 mm |
| Diâmetro da conexão | DCONWS | 12 mm |
| Diâmetro do corpo | BD_1 | 20 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 20.0 |
| Direção de interface de adaptação da peça | ADINTWS | Hidráulico membrana chuck — métrica: 12 |
| Kappa (eixo z rot.) | KAP | 0 |
| Peso do item | WT | 0.35 kg |
| Pressão de refrigeração | CP | 20 bar |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 15000 |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
| Torque | TQ | 6 Nm |
