Adaptação · Adaptador rotativo
392.EREH-25 16 016
ER para adaptador Coromant EH

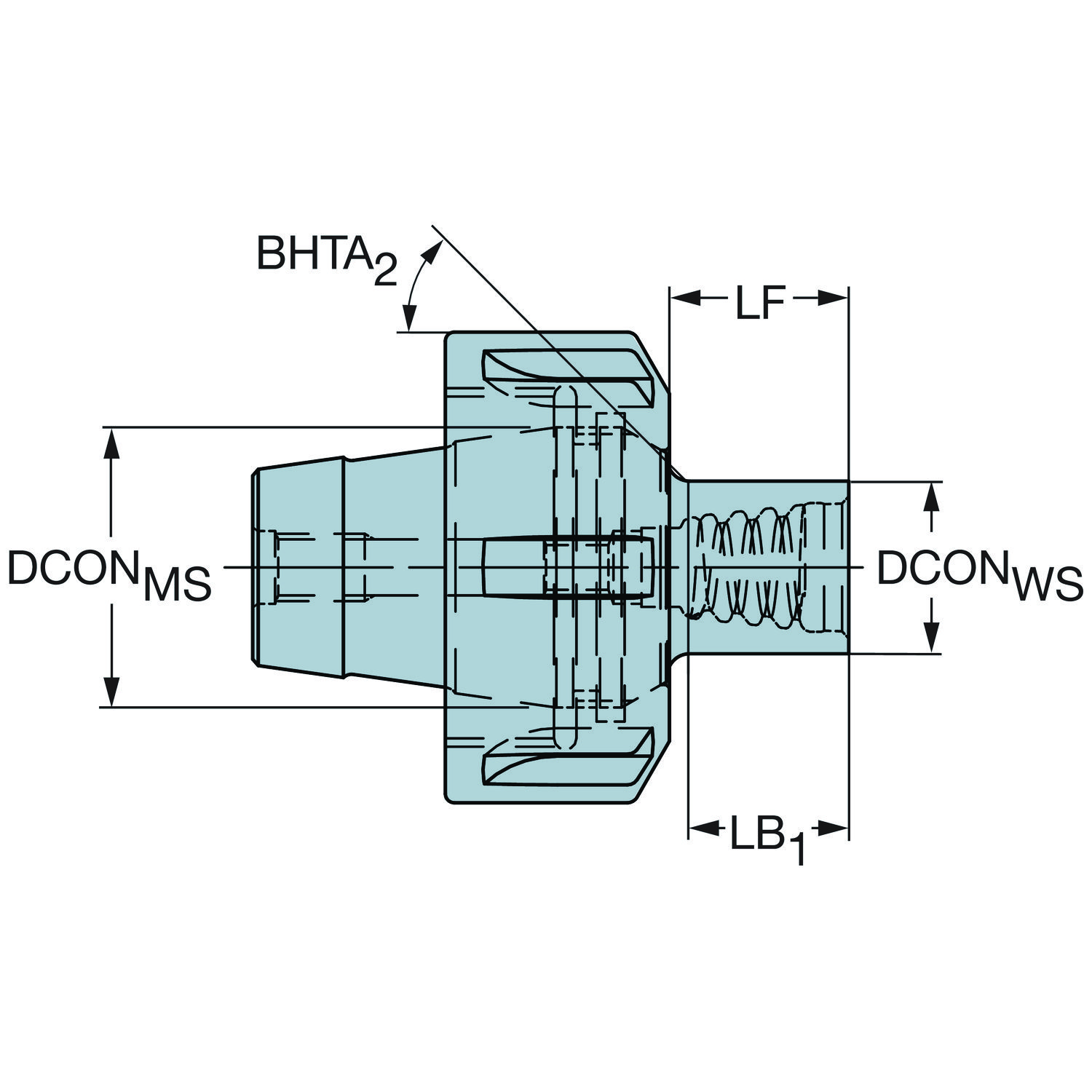

Adaptador simétrico rotativo · comprimento funcional 14,2 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
A Sandvik Coromant indica no lugar:
EH-ER25-16-016 — ER para adaptador Coromant EHMaterial deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 392.EREH-25 16 016.
CoroThread Mill 500 — fresamento de roscasFolder · Sandvik Coromant · PDF
CoroTap 100 e 400 — rosqueamento de alumínioApresentação de produto · Roscamento · 13 slides · mesma operação
CoroThread Mill 500 — fresamento de roscasApresentação de produto · Roscamento · 20 slides · mesma operação
CoroTap 100 com geometria -PM — roscamento em ISO PApresentação de produto · Roscamento · 19 slides · mesma operaçãoCasos práticos da Hailtools
CoroChuck® 970Caso prático da Hailtools · Roscamento · com vídeo · mesma operação
CoroThread® 266Caso prático da Hailtools · Roscamento · com vídeo · mesma operaçãoVídeos
Torneamento de roscas externasHailtools · Academia da Usinagem · YouTube · mesma operação
Programação CAM - Fresamento de Rosca Sandvik CoromantSandvik Coromant · YouTube · mesma operação
CoroTap®100 - with PM geometrySandvik Coromant · YouTube · mesma operação
CoroTap T200 and T300 - Optimized for ISO-P steel applicationsSandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 392.EREH-25 16 016
- Código compactado
- 392.EREH-2516016
- Material ID
- 6048678
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Peso unitário
- 0,217 kg
- EAN
- 26048678
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Lançamento
- 20/09/2011
- CoroPak de lançamento
- 11.2
Arquivos CAD
- STP básico 72626951.stp
- DXF 2D 72626952.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Ângulo de conicidade | BHTA_2 | 45 |
| Código do material do corpo | BMC | Aço |
| Código do método de balanceamento | BLMC | Balanceamento pelo projeto |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB_1 | 14.2 mm |
| Comprimento do corpo | LB_2 | 16 mm |
| Comprimento funcional | LF | 14.2 mm |
| Comprimento total | OAL | 53.2 mm |
| Diâmetro da conexão | DCONMS | 26 mm |
| Diâmetro da conexão | DCONWS | 15.4 mm |
| Diâmetro do corpo | BD_1 | 15.4 mm |
| Diâmetro do corpo | BD_2 | 15.4 mm |
| Diâmetro funcional | DFC | 25 mm |
| Direção da interface de adaptação da máquina | ADINTMS | ER pinça (DIN6499-B) -ER25 |
| Direção de interface de adaptação da peça | ADINTWS | Coromant EH — métrica - E16 |
| Kappa (eixo z rot.) | KAP | 0 |
| Peso do item | WT | 0.217 kg |
| Pressão de refrigeração | CP | 80 bar |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 40000 |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 30 Nm |
