392.55823-5040115

BIG-PLUS MAS-BT para adaptador Weldon / ISO 9766

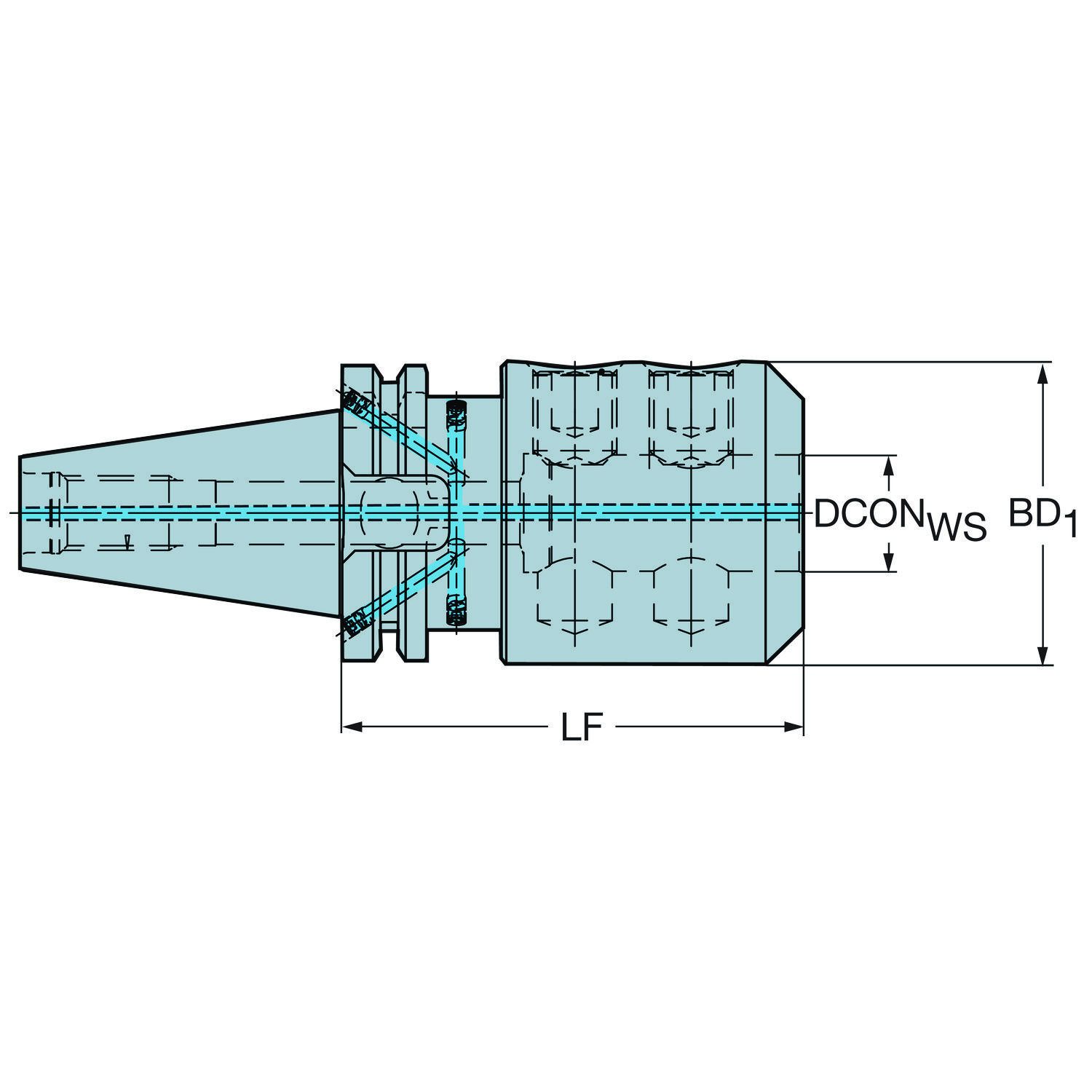

Adaptador simétrico rotativo · comprimento funcional 115 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: 392.55823-5040115
Código compactado: 392.55823-5040115
Material ID: 6408399
Família: Adaptação
Tipo: Adaptador rotativo
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 6,436 kg
EAN: 26408399
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21022002
Origem: DE
Lançamento: 25/02/2014
CoroPak de lançamento: 14.1

Arquivos CAD

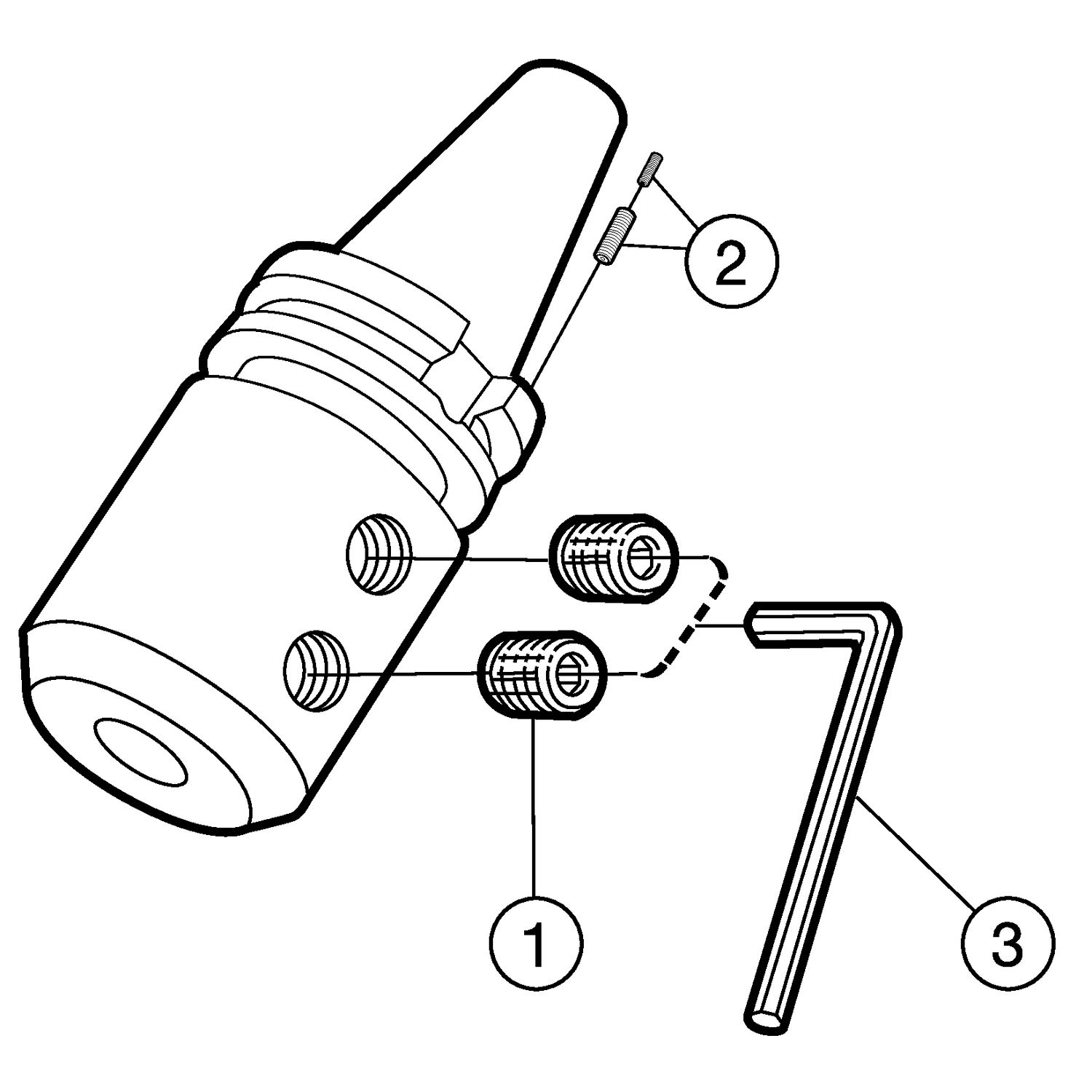

Itens inclusos

2 × 3214 050-611 Parafuso
2 × 5643 017-02M Jogo de pinos-guia
2 × 5643 017-02 Jogo de pinos-guia

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de conicidade	BHTA_1	0
Ângulo de conicidade	BHTA_2	0
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Descentralizada pelo flange e axial
Comprimento de fixação	LSCWS	74 mm
Comprimento do corpo	LB_1	77 mm
Comprimento do corpo	LB_2	115 mm
Comprimento funcional	LF	115 mm
Diâmetro da conexão	DCONWS	40 mm
Diâmetro do corpo	BD_1	90 mm
Diâmetro do corpo	BD_2	100 mm
Direção da interface de adaptação da máquina	ADINTMS	BIG+/MAS-BT403 -AD/B central/refrigeração pelo flange - BT50
Direção de interface de adaptação da peça	ADINTWS	Weldon/ISO9766 broca haste — métrica: 40
Pressão de refrigeração	CP	20 mm
Propriedade antivibração	DPC	Não
Rotação máxima	RPMX	12000
Sensor embutido	SEP	Não
Tamanho da rosca do tirante de tração	CRKS	Métrica M24
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica
Torque	TQ	45 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
