Adaptação · Adaptador rotativo
392.55805-5060080
Adaptador BIG-PLUS MAS-BT para fixação tipo árvore
Adaptador simétrico rotativo · comprimento funcional 80 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 392.55805-5060080.
Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 392.55805-5060080
- Código compactado
- 392.55805-5060080
- Material ID
- 7079778
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 8,279 kg
- EAN
- 7323221180188
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- DE
- Lançamento
- 22/09/2016
- CoroPak de lançamento
- 16.2
Arquivos CAD
- STP básico 76070736.stp
- STP detalhado 76070737.stp
- DXF 2D 76070738.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 4 × 3212 010-568 Parafuso
- 2 × 3212 010-363 Parafuso
- 2 × 5635 010-01 Chaveta de arraste
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

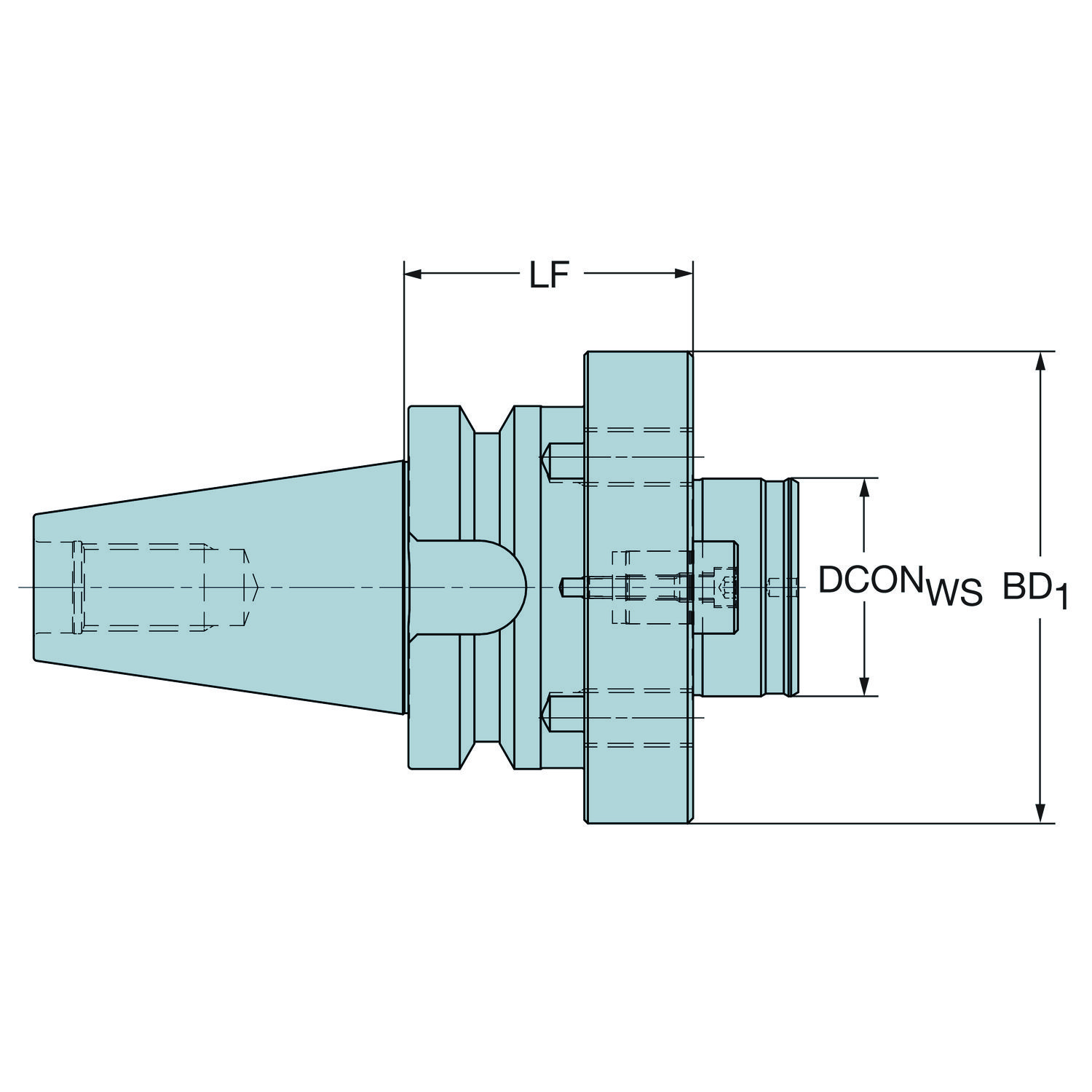

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento do corpo | LB_1 | 80 mm |
| Comprimento funcional | LF | 80 mm |
| Diâmetro da conexão | DCONWS | 60 mm |
| Diâmetro do corpo | BD_1 | 130 mm |
| Direção da interface de adaptação da máquina | ADINTMS | BIG+/MAS-BT403 -A sem refrigeração - BT50 |
| Direção de interface de adaptação da peça | ADINTWS | Eixo porta-fresa -ISO 6462 -C (4 parafusos) — métrica: 60S |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 12000 |
| Sensor embutido | SEP | Não |
| Tamanho da rosca do tirante de tração | CRKS | Métrica M24 |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
| Torque | TQ | 180 mm |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 51 no catálogo
260-425M-1 Corpo do suporte
345-200Q60-13H Corpo de Fresa de facear CoroMill® 345
345-200Q60-13M Corpo de Fresa de facear CoroMill® 345
345-250Q60-13H Corpo de Fresa de facear CoroMill® 345
345-250Q60-13M Corpo de Fresa de facear CoroMill® 345
360-200Q60-Z10E19 Corpo de Fresa de facear CoroMill® 360
360-200Q60-Z10E28 Corpo de Fresa de facear CoroMill® 360
360-200Q60-Z8D19 Corpo de Fresa de facear CoroMill® 360
360-250Q60-Z10D19 Corpo de Fresa de facear CoroMill® 360
360-250Q60-Z10D28 Corpo de Fresa de facear CoroMill® 360
360-250Q60-Z12E19 Corpo de Fresa de facear CoroMill® 360
360-250Q60-Z12E28 Corpo de Fresa de facear CoroMill® 360
425-200Q60-17H Fresa de facear CoroMill® 425
425-250Q60-17H Fresa de facear CoroMill® 425
490-200Q60-14L Corpo de Fresa CoroMill® 490 para cantos a 90 graus
490-200Q60-14M Corpo de Fresa CoroMill® 490 para cantos a 90 graus
490-250Q60-14L Corpo de Fresa CoroMill® 490 para cantos a 90 graus
490-250Q60-14M Corpo de Fresa CoroMill® 490 para cantos a 90 graus
745-200Q60-21H Corpo de Fresa de facear CoroMill® 745
745-200Q60-21M Corpo de Fresa de facear CoroMill® 745
745-250Q60-21H Corpo de Fresa de facear CoroMill® 745
745-250Q60-21M Corpo de Fresa de facear CoroMill® 745
R245-200Q60-12L Corpo de Fresa de facear CoroMill® 245
R245-200Q60-12M Corpo de Fresa de facear CoroMill® 245
R245-200Q60-18H Corpo de Fresa de facear CoroMill® 245
R245-200Q60-18M Corpo de Fresa de facear CoroMill® 245
R245-250Q60-12H Corpo de Fresa de facear CoroMill® 245
R245-250Q60-12L Corpo de Fresa de facear CoroMill® 245
R245-250Q60-12M Corpo de Fresa de facear CoroMill® 245
R245-250Q60-18H Corpo de Fresa de facear CoroMill® 245
R245-250Q60-18M Corpo de Fresa de facear CoroMill® 245
R300-200Q60-20M Corpo de Fresa de facear CoroMill® 300
R331.32-250Q60KM15.00 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32-250Q60LM17.50 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32-250Q60QM20.50 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32-250Q60RM23.50 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32-315Q60KM15.00 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32-315Q60LM17.50 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32-315Q60QM20.50 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32-315Q60RM23.50 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.52-250Q60MML Corpo de Fresa de disco e faceamento reverso duplo corte lateral CoroMill® 331 ajustável
R331.52-250Q60MMR Corpo de Fresa de disco e faceamento duplo corte lateral CoroMill® 331 ajustável
R331.52-315Q60NML Corpo de Fresa de disco e faceamento reverso duplo corte lateral CoroMill® 331 ajustável
R331.52-315Q60NMR Corpo de Fresa de disco e faceamento duplo corte lateral CoroMill® 331 ajustável
R365-200Q60-W15H Corpo de Fresa de facear CoroMill® 365
R365-250Q60-W15H Corpo de Fresa de facear CoroMill® 365
R390-200Q60-18L Corpo de Fresa CoroMill® 390 para cantos a 90 graus
R390-200Q60-43L Corpo de Fresa CoroMill® 390 de aresta longa para cantos a 90 graus
R590-200Q60A-11M Corpo de Fresa CoroMill® Century para cantos a 90 graus
R590-200Q60S-11M Corpo de Fresa CoroMill® Century para cantos a 90 graus
S-60-200Q60-09HX CoroMill® S-60 face milling cutter Nada com esse termo. Tente só o início do código.
