392.55514-3032060

BIG-PLUS MAS-BT para mandril porta-pinça ER

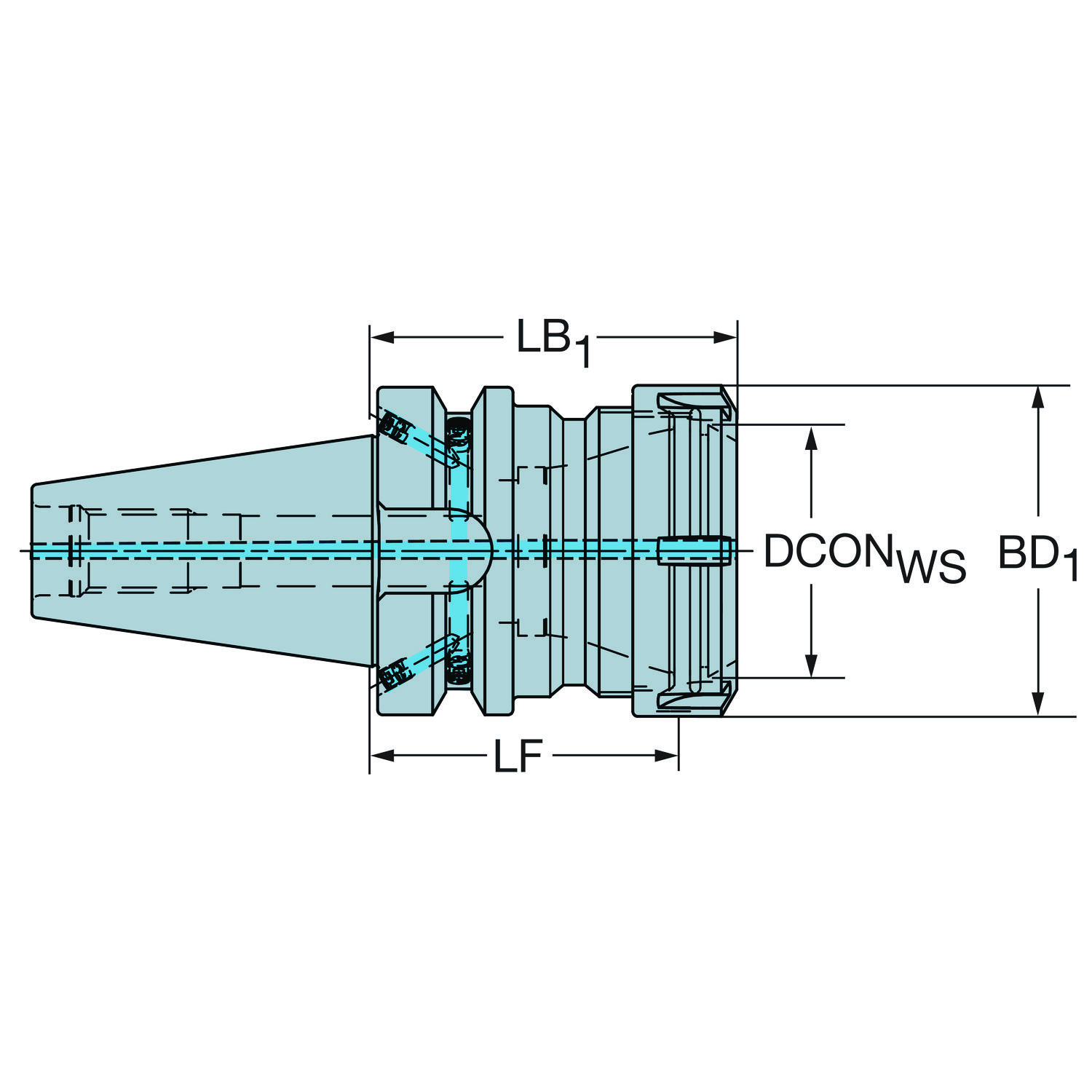

Adaptador simétrico rotativo · comprimento funcional 47 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: 392.55514-3032060
Código compactado: 392.55514-3032060
Material ID: 6229000
Família: Adaptação
Tipo: Adaptador rotativo
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 611 g
EAN: 26229000
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21022002
Origem: DE
Lançamento: 19/09/2012
CoroPak de lançamento: 12.2

Arquivos CAD

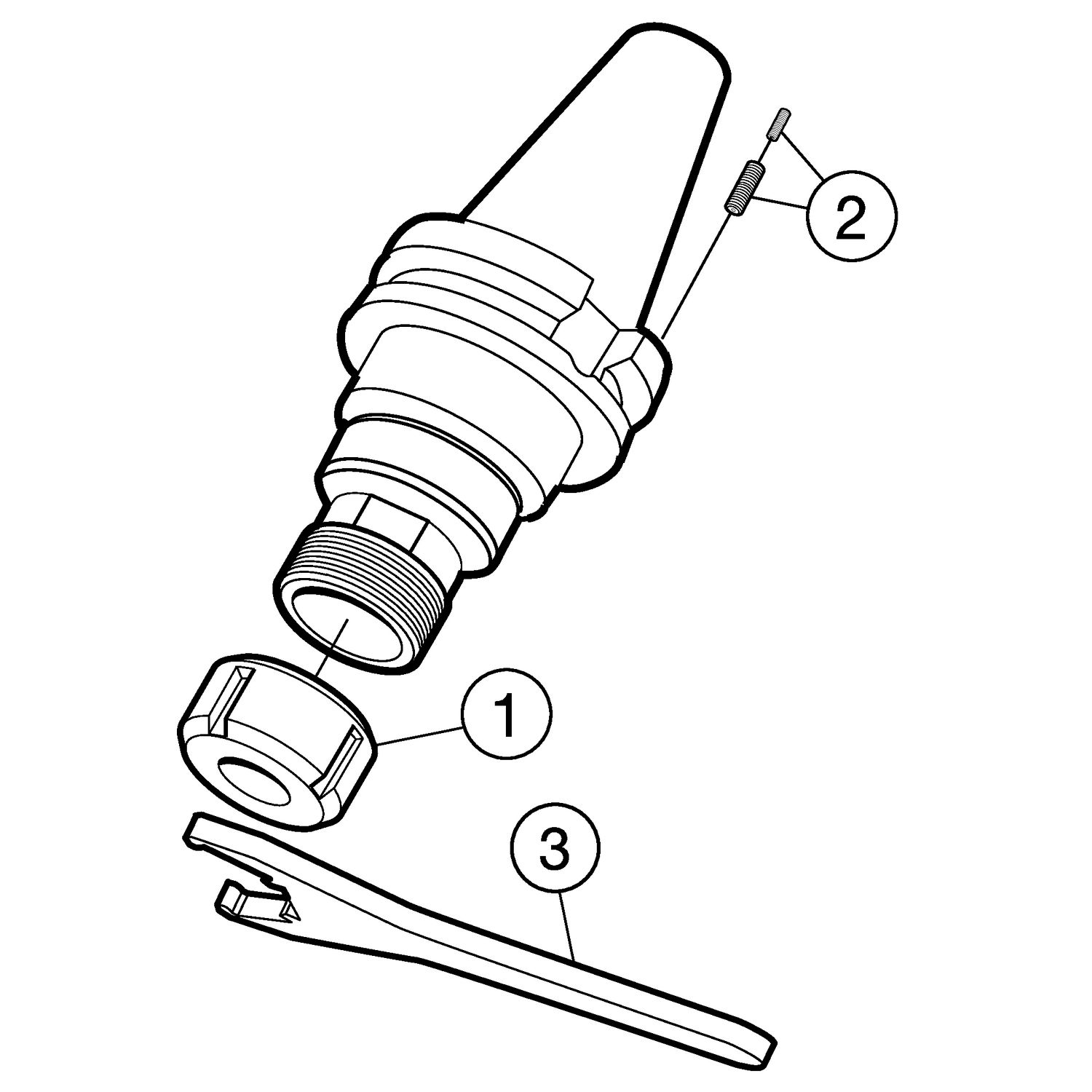

Itens inclusos

1 × 5533 050-03 Porca da pinça

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de conicidade	BHTA_1	0
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento do corpo	LB_1	60 mm
Comprimento funcional	LF	47 mm
Diâmetro da conexão	DCONWS	33 mm
Diâmetro do corpo	BD_1	50 mm
Direção da interface de adaptação da máquina	ADINTMS	BIG+/MAS-BT403 -AD refrigeração central - BT30
Direção de interface de adaptação da peça	ADINTWS	ER pinça (DIN6499-B) -ER32
Pressão de refrigeração	CP	80 mm
Propriedade antivibração	DPC	Não
Rotação máxima	RPMX	25000
Sensor embutido	SEP	Não
Tamanho da rosca do tirante de tração	CRKS	Métrica M12
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
