BIG-PLUS ISO para adaptador Weldon / ISO 9766

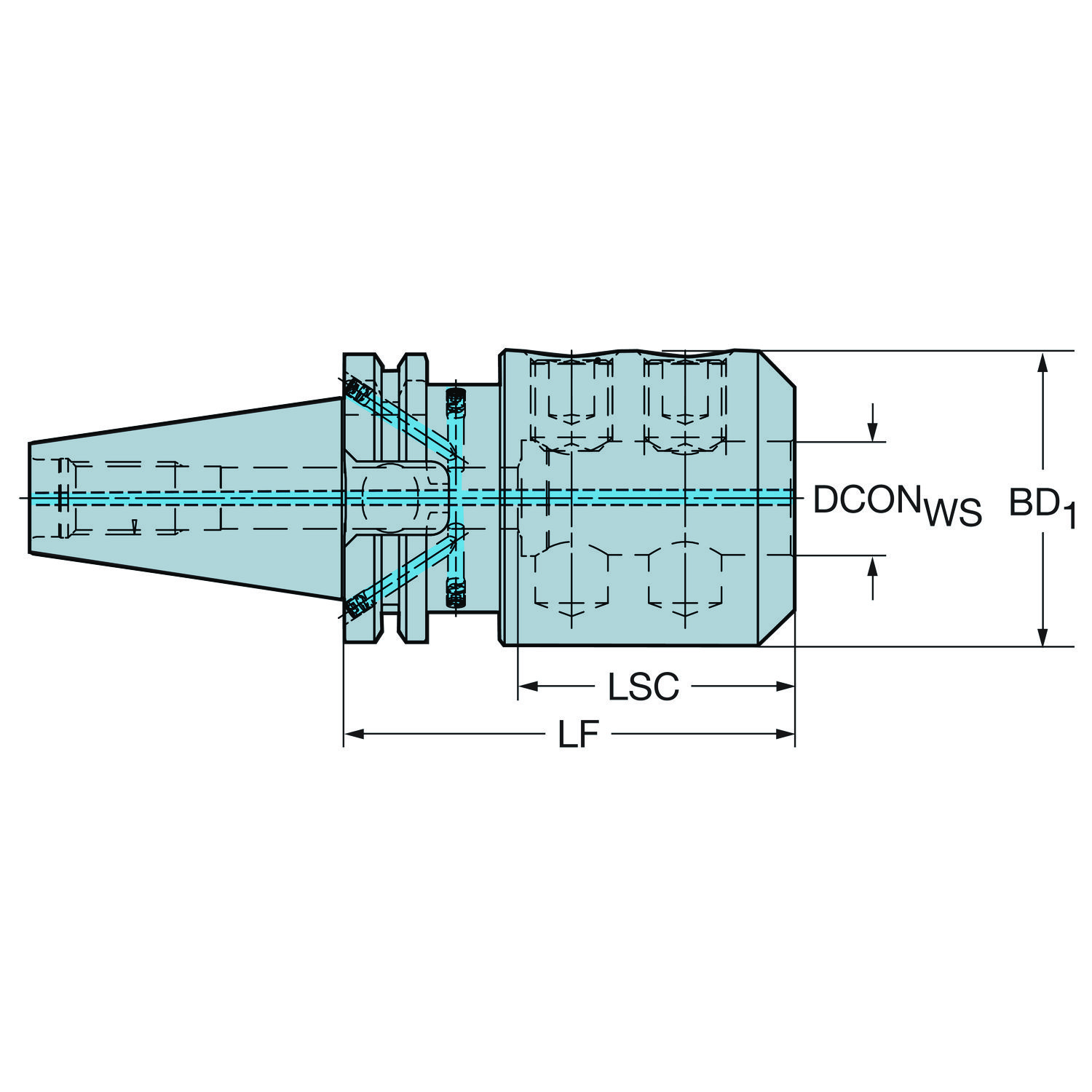

Adaptador simétrico rotativo · comprimento funcional 105 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: 392.54023-4032105
Código compactado: 392.54023-4032105
Material ID: 6078798
Família: Adaptação
Tipo: Adaptador rotativo
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 2,733 kg
EAN: 26078798
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21022002
Origem: DE
Lançamento: 20/09/2011
CoroPak de lançamento: 11.2

Arquivos CAD

Itens inclusos

2 × 3214 050-610 Parafuso
2 × 5643 017-01M Jogo de pinos-guia

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de conicidade	BHTA_1	0
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Descentralizada pelo flange e axial
Comprimento de fixação	LSCWS	64 mm
Comprimento do corpo	LB_1	105 mm
Comprimento funcional	LF	105 mm
Diâmetro da conexão	DCONWS	32 mm
Diâmetro do corpo	BD_1	72 mm
Direção da interface de adaptação da máquina	ADINTMS	BIG+/ISO7388.1/DIN69871 -AD/B ctrl/flange: ISO40
Direção de interface de adaptação da peça	ADINTWS	Weldon/ISO9766 broca haste — métrica: 32
Letra standard	STDLET	AD/AF
Numero standard	STDNO	ISO7388-1
Pressão de refrigeração	CP	20 mm
Propriedade antivibração	DPC	Não
Rotação máxima	RPMX	18000
Sensor embutido	SEP	Não
Tamanho da rosca do tirante de tração	CRKS	Métrica M16
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica
Torque	TQ	45 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
