Adaptação · Rotating adaptor
392.54005-5060065
Adaptador BIG-PLUS ISO para fixação tipo árvore

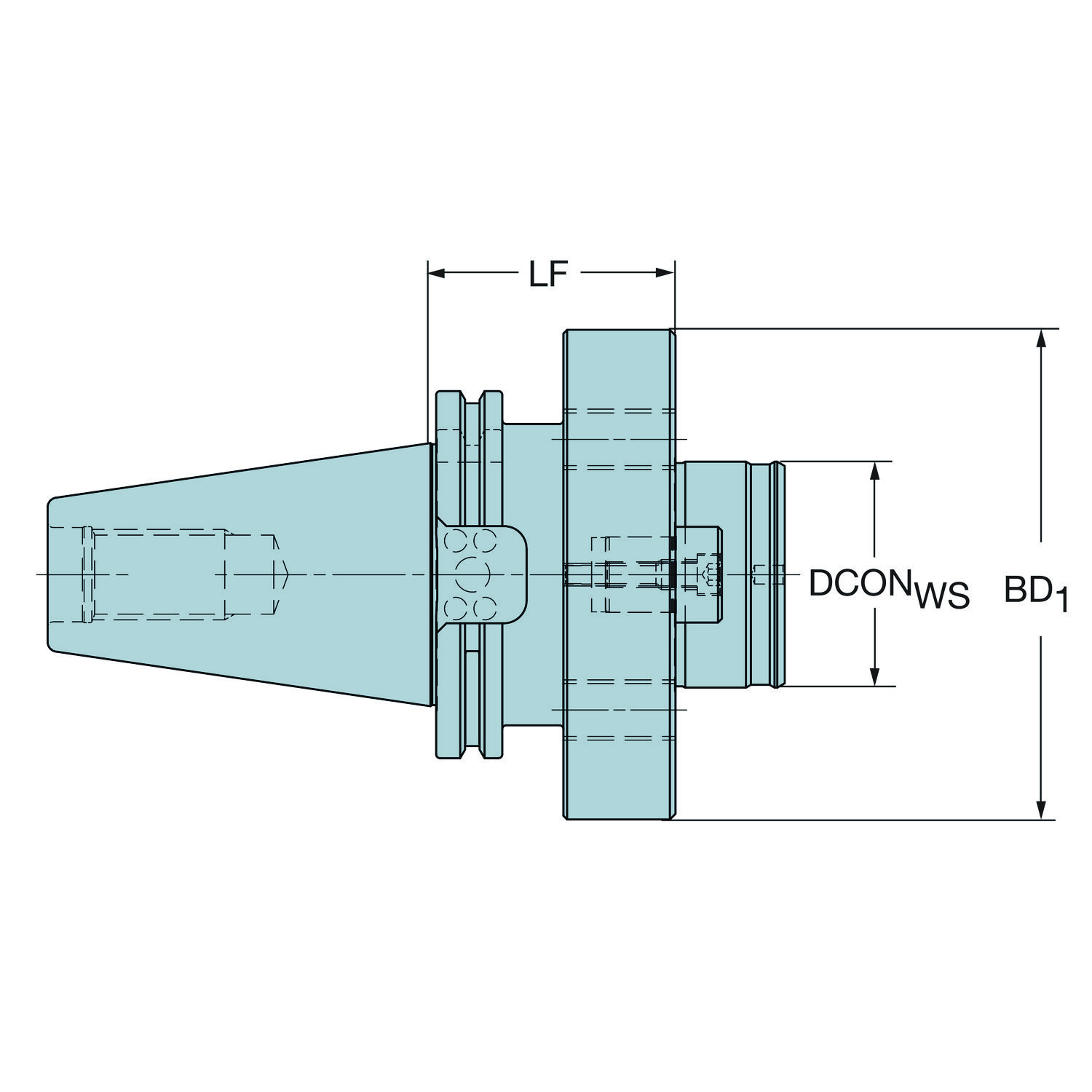

Adaptador simétrico rotativo · comprimento funcional 65 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- 392.54005-5060065
- Código compactado
- 392.54005-5060065
- Material ID
- 7079774
- Família
- Adaptação
- Tipo
- Rotating adaptor
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 6.989 Kilogram
- EAN
- 7323221180140
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- DE
- Lançamento
- 22/09/2016
- CoroPak de lançamento
- 16.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de conicidade | BHTA_1 | 0 |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento do corpo | LB_1 | 65 mm |
| Comprimento funcional | LF | 65 mm |
| Diâmetro da conexão | DCONWS | 60 mm |
| Diâmetro do corpo | BD_1 | 130 mm |
| Direção da interface de adaptação da máquina | ADINTMS | BIG+/ISO7388.1/DIN69871 -A no coolant: ISO50 |
| Direção de interface de adaptação da peça | ADINTWS | Arbor -ISO 6462 -C (4 bolts) -metric: 60S |
| Letra standard | STDLET | A |
| Numero standard | STDNO | ISO7388-1 |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 12000 |
| Sensor embedded property | SEP | Não |
| Tamanho da rosca do tirante de tração | CRKS | Metric M24 |
| Tipo código de saída de refrigeração | CXSC | no coolant exit |
| Torque | TQ | 180 mm |

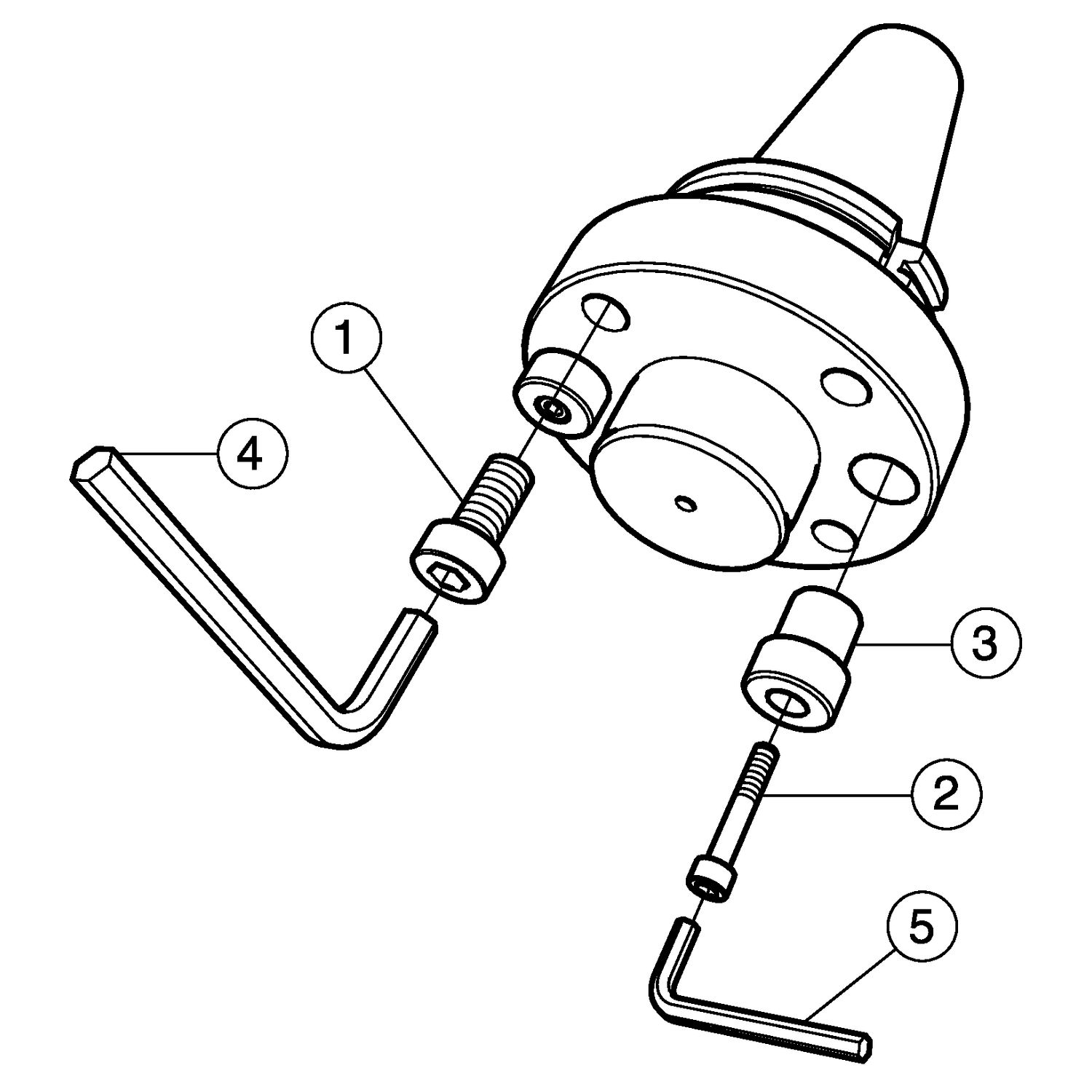

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
3212 010-568
3021 010-140 Últimos produtos visitados
