Blanks · Blank para ferramentas e adaptadores
392.41050-100104250A
Blank com acoplamento HSK
Blank para ferramentas e adaptadores. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 392.41050-100104250A.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 392.41050-100104250A
- Código compactado
- 392.41050-100104250A
- Material ID
- 5760015
- Família
- Blanks
- Tipo
- Blank para ferramentas e adaptadores
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 16,54 kg
- EAN
- 10949735
- NCM
- 846693
- UNSPSC
- 27112800
- eCl@ss 13
- 35049090
- Origem
- DE
- Lançamento
- 02/12/1996
- CoroPak de lançamento
- 97.1
Arquivos CAD
- DXF 2D 75655152.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

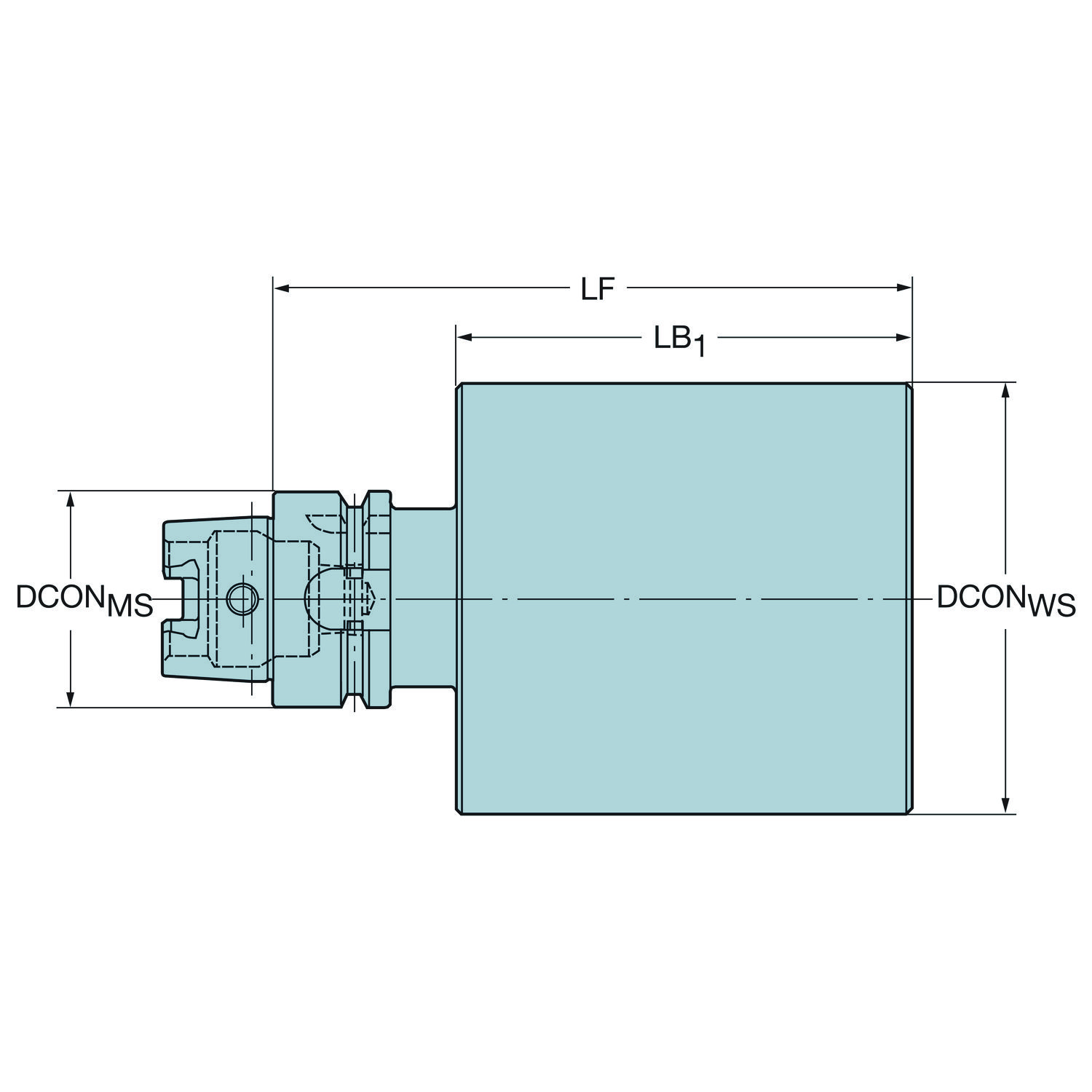

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Ângulo de conicidade | BHTA_2 | 0 |
| Código do material do corpo | BMC | Aço |
| Comprimento do corpo | LB_1 | 205 mm |
| Comprimento do corpo | LB_2 | 250 mm |
| Comprimento total | OAL | 300 mm |
| Diâmetro do corpo | BD_1 | 104 mm |
| Diâmetro do corpo | BD_2 | 100 mm |
| Direção da interface de adaptação da máquina | ADINTMS | HSK -A — tamanho 100 |
| Sensor embutido | SEP | Não |
