Adaptação · Adaptador rotativo
392.41005C-4016050
Adaptador HSK para fixação tipo árvore

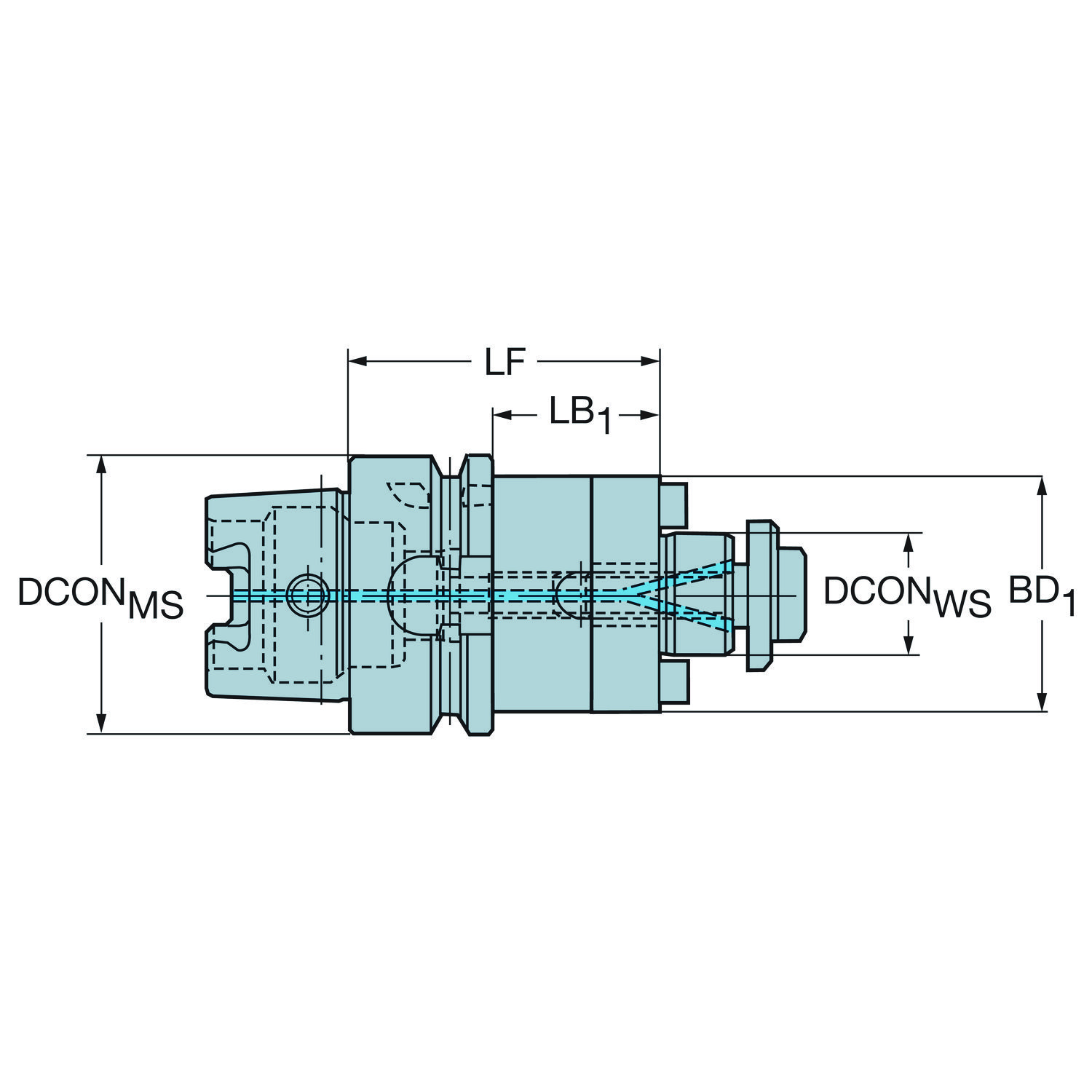

Adaptador simétrico rotativo · comprimento funcional 50 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
A Sandvik Coromant indica no lugar:
HA04-AR16-B032-050 — Adaptador HSK para fixação tipo árvoreO produto recomendado tem dimensões diferentes.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 392.41005C-4016050.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 392.41005C-4016050
- Código compactado
- 392.41005C-4016050
- Material ID
- 7079905
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Peso unitário
- 416 g
- EAN
- 7323221181376
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Lançamento
- 22/09/2016
- CoroPak de lançamento
- 16.2
Arquivos CAD
- STP básico 73609862.stp
- STP detalhado 73609864.stp
- DXF 2D 73609863.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 1 × 3212 020-414 Parafuso de montagem
- 1 × 5541 015-01 Arruela
- 1 × 3193 010-160 Anel de arraste
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Ângulo de conicidade | BHTA_2 | 0 |
| Bolso para chip de dados | DCP | Não |
| Código do material do corpo | BMC | Aço |
| Código do método de balanceamento | BLMC | Balanceamento pelo projeto |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB_1 | 30 mm |
| Comprimento do corpo | LB_2 | 50 mm |
| Comprimento funcional | LF | 50 mm |
| Comprimento total | OAL | 81 mm |
| Diâmetro da conexão | DCONMS | 40 mm |
| Diâmetro da conexão | DCONWS | 16 mm |
| Diâmetro do corpo | BD_1 | 32 mm |
| Diâmetro do corpo | BD_2 | 40 mm |
| Diâmetro funcional | DFC | 30.007 mm |
| Direção da interface de adaptação da máquina | ADINTMS | HSK -A — tamanho 40 |
| Direção de interface de adaptação da peça | ADINTWS | Eixo porta-fresa -ISO 6462 -A/B (parafuso central/arruela) — métrica: 16 |
| Kappa (eixo z rot.) | KAP | 0 |
| Letra standard | STDLET | A |
| Numero standard | STDNO | ISO12164-1 |
| Peso do item | WT | 0.416 kg |
| Pressão de refrigeração | CP | 80 bar |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 30000 |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Axial concêntrica em círculo |
| Torque | TQ | 22 Nm |
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
