Adaptação · Adaptador rotativo
392.41005-63 40 060B
Adaptador HSK para fixação tipo árvore

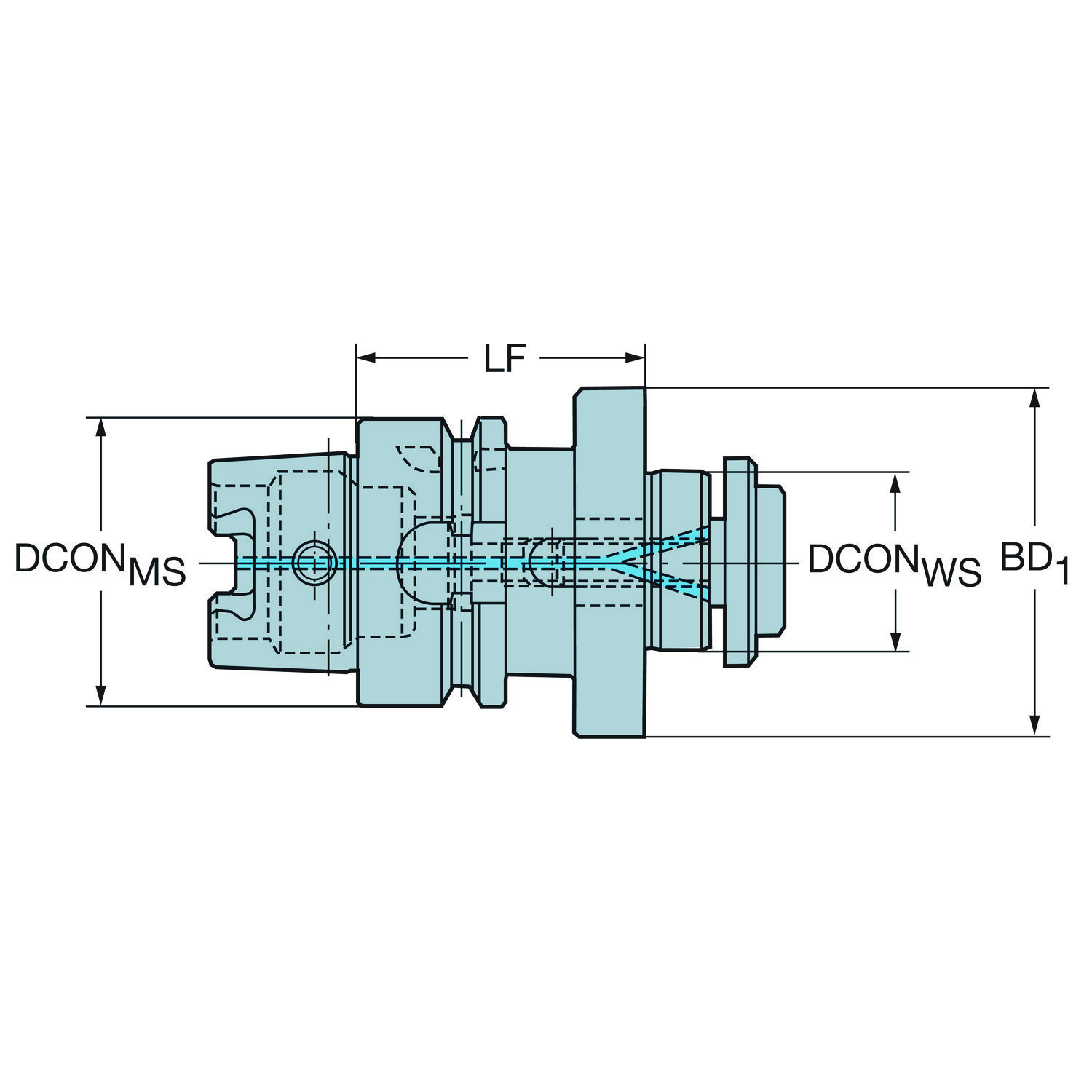

Adaptador simétrico rotativo · comprimento funcional 60 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
A Sandvik Coromant indica no lugar:
392.41005-63 40 060M — Adaptador HSK para fixação tipo árvoreMaterial deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 392.41005-63 40 060B.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 392.41005-63 40 060B
- Código compactado
- 392.41005-6340060B
- Material ID
- 5759867
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Peso unitário
- 2,066 kg
- EAN
- 11163176
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Lançamento
- 26/04/1999
- CoroPak de lançamento
- 99.1
Arquivos CAD
- STP básico 73349781.stp
- DXF 2D 73349780.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Código do material do corpo | BMC | Aço |
| Código do método de balanceamento | BLMC | Balanceamento pelo projeto |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB_1 | 60 mm |
| Comprimento funcional | LF | 60 mm |
| Comprimento total | OAL | 92 mm |
| Diâmetro da conexão | DCONMS | 63 mm |
| Diâmetro da conexão | DCONWS | 40 mm |
| Diâmetro do corpo | BD_1 | 80 mm |
| Diâmetro funcional | DFC | 48.01 mm |
| Direção da interface de adaptação da máquina | ADINTMS | HSK -A — tamanho 63 |
| Direção de interface de adaptação da peça | ADINTWS | Eixo porta-fresa -ISO 6462 -A/B (parafuso central/arruela) — métrica: 40 |
| Kappa (eixo z rot.) | KAP | 0 |
| Letra standard | STDLET | A |
| Numero standard | STDNO | ISO12164-1 |
| Peso do item | WT | 2.066 kg |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 300 Nm |
