Adaptação · Adaptador rotativo
392.41005-10060075
Adaptador HSK para fixação tipo árvore
Adaptador simétrico rotativo · comprimento funcional 75 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Sem reposição
A fábrica não repõe mais o item; vale o que houver em estoque.
Item fora de reposição na Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Cliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 392.41005-10060075.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 392.41005-10060075
- Código compactado
- 392.41005-10060075
- Material ID
- 5759849
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Peso unitário
- 6,912 kg
- EAN
- 12209584
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Lançamento
- 04/12/2006
- CoroPak de lançamento
- 07.1
Arquivos CAD
- STP básico 76071372.stp
- STP detalhado 76071373.stp
- DXF 2D 76071371.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

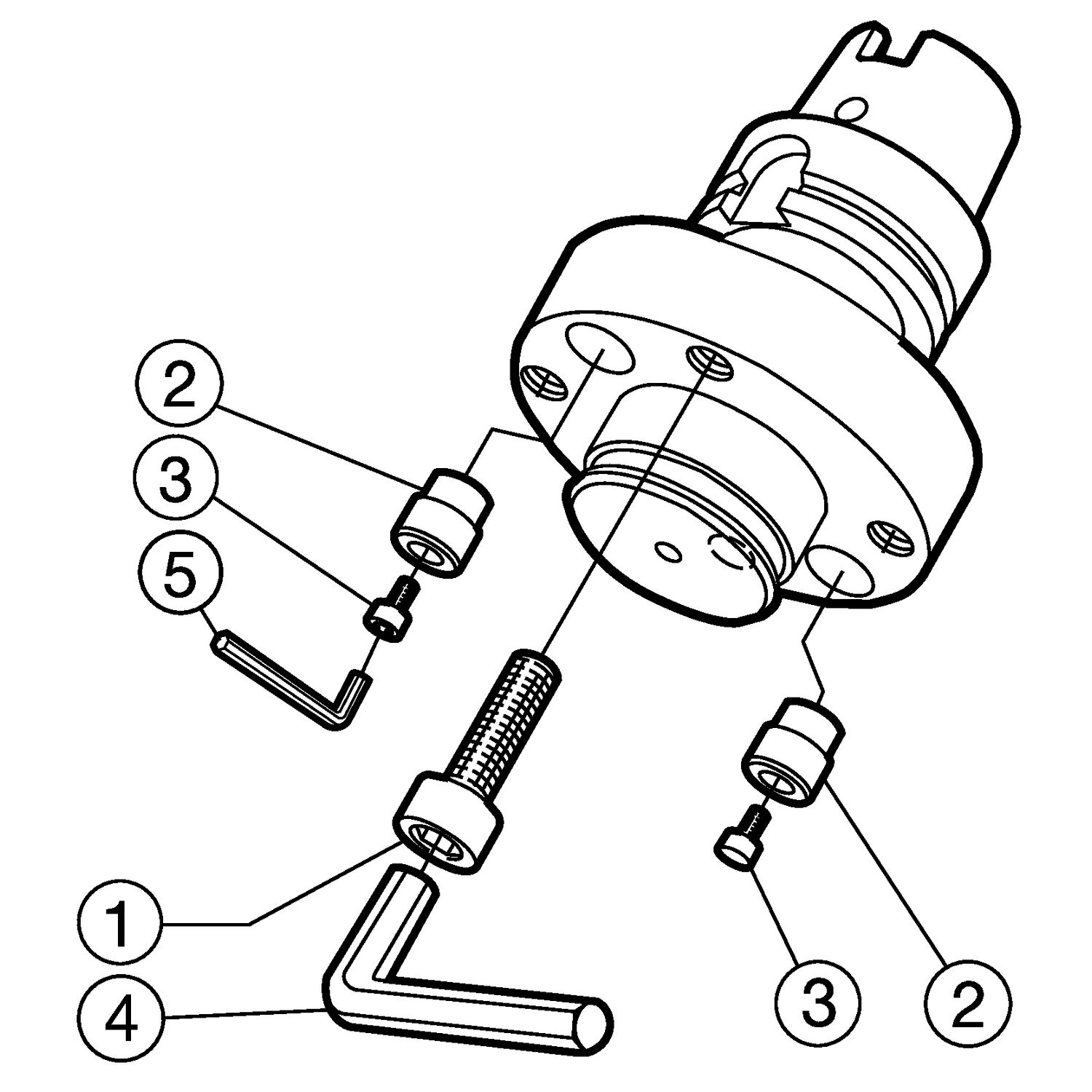

Itens inclusos
- 4 × 3212 010-568 Parafuso de montagem
- 2 × 5635 010-01 Chaveta de arraste
- 2 × 3212 010-363 Parafuso
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
- Instruções de manuseio Documento oficial Sandvik Coromant · PDF · atualizado em 22/05/2026
- Instruções de manuseio Documento oficial Sandvik Coromant · PDF · atualizado em 22/05/2026
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

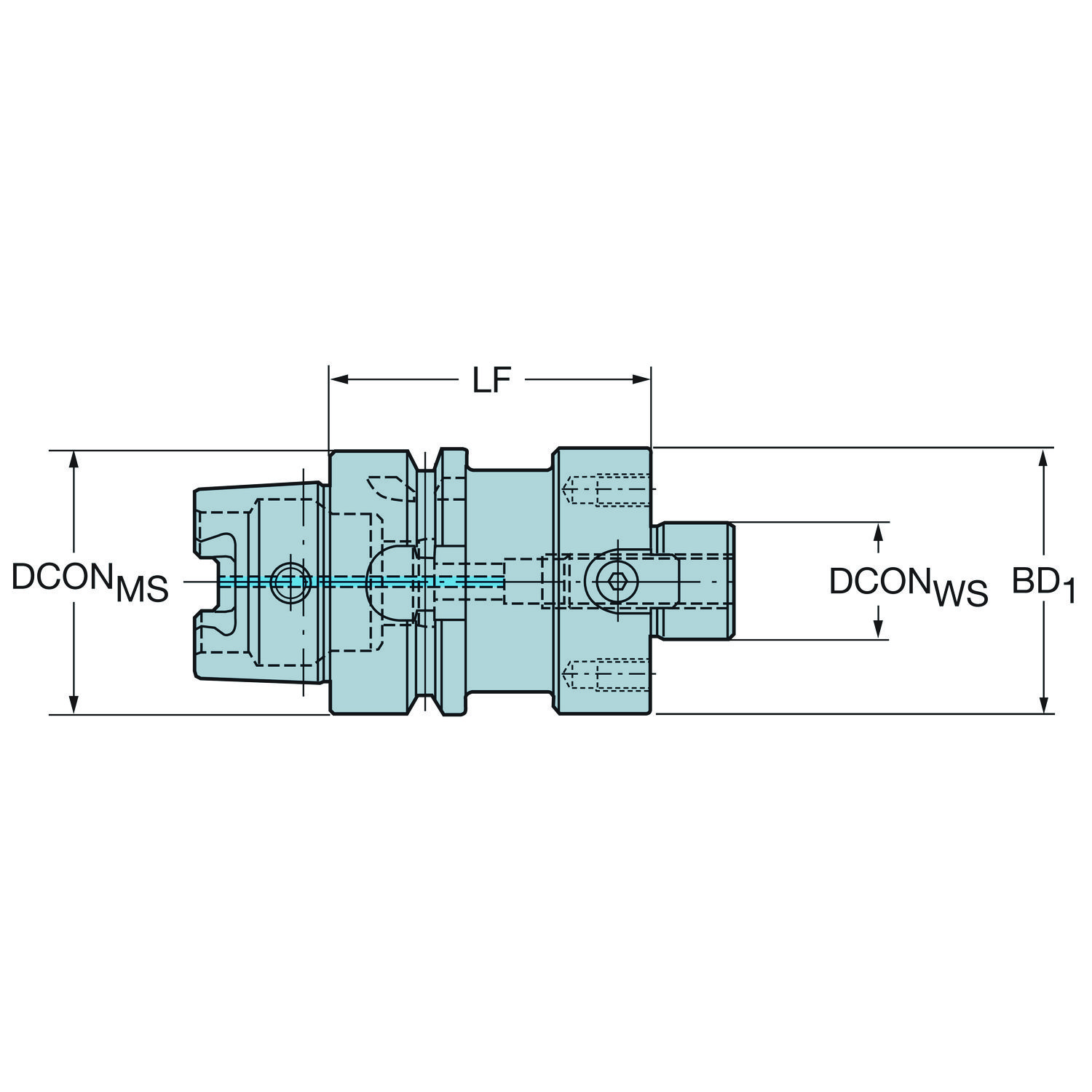

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Bolso para chip de dados | DCP | Não |
| Código do material do corpo | BMC | Aço |
| Código do método de balanceamento | BLMC | Balanceamento pelo projeto |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento do corpo | LB_1 | 75 mm |
| Comprimento funcional | LF | 75 mm |
| Comprimento total | OAL | 125 mm |
| Diâmetro da conexão | DCONMS | 100 mm |
| Diâmetro da conexão | DCONWS | 60 mm |
| Diâmetro do corpo | BD_1 | 130 mm |
| Diâmetro funcional | DFC | 75.013 mm |
| Direção da interface de adaptação da máquina | ADINTMS | HSK -A — tamanho 100 |
| Direção de interface de adaptação da peça | ADINTWS | Eixo porta-fresa -ISO 6462 -C (4 parafusos) — métrica: 60S |
| Kappa (eixo z rot.) | KAP | 0 |
| Letra standard | STDLET | A |
| Numero standard | STDNO | ISO12164-1 |
| Peso do item | WT | 6.912 kg |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 12500 |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
| Torque | TQ | 180 Nm |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 51 no catálogo
260-425M-1 Corpo do suporte
345-200Q60-13H Corpo de Fresa de facear CoroMill® 345
345-200Q60-13M Corpo de Fresa de facear CoroMill® 345
345-250Q60-13H Corpo de Fresa de facear CoroMill® 345
345-250Q60-13M Corpo de Fresa de facear CoroMill® 345
360-200Q60-Z10E19 Corpo de Fresa de facear CoroMill® 360
360-200Q60-Z10E28 Corpo de Fresa de facear CoroMill® 360
360-200Q60-Z8D19 Corpo de Fresa de facear CoroMill® 360
360-250Q60-Z10D19 Corpo de Fresa de facear CoroMill® 360
360-250Q60-Z10D28 Corpo de Fresa de facear CoroMill® 360
360-250Q60-Z12E19 Corpo de Fresa de facear CoroMill® 360
360-250Q60-Z12E28 Corpo de Fresa de facear CoroMill® 360
425-200Q60-17H Fresa de facear CoroMill® 425
425-250Q60-17H Fresa de facear CoroMill® 425
490-200Q60-14L Corpo de Fresa CoroMill® 490 para cantos a 90 graus
490-200Q60-14M Corpo de Fresa CoroMill® 490 para cantos a 90 graus
490-250Q60-14L Corpo de Fresa CoroMill® 490 para cantos a 90 graus
490-250Q60-14M Corpo de Fresa CoroMill® 490 para cantos a 90 graus
745-200Q60-21H Corpo de Fresa de facear CoroMill® 745
745-200Q60-21M Corpo de Fresa de facear CoroMill® 745
745-250Q60-21H Corpo de Fresa de facear CoroMill® 745
745-250Q60-21M Corpo de Fresa de facear CoroMill® 745
R245-200Q60-12L Corpo de Fresa de facear CoroMill® 245
R245-200Q60-12M Corpo de Fresa de facear CoroMill® 245
R245-200Q60-18H Corpo de Fresa de facear CoroMill® 245
R245-200Q60-18M Corpo de Fresa de facear CoroMill® 245
R245-250Q60-12H Corpo de Fresa de facear CoroMill® 245
R245-250Q60-12L Corpo de Fresa de facear CoroMill® 245
R245-250Q60-12M Corpo de Fresa de facear CoroMill® 245
R245-250Q60-18H Corpo de Fresa de facear CoroMill® 245
R245-250Q60-18M Corpo de Fresa de facear CoroMill® 245
R300-200Q60-20M Corpo de Fresa de facear CoroMill® 300
R331.32-250Q60KM15.00 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32-250Q60LM17.50 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32-250Q60QM20.50 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32-250Q60RM23.50 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32-315Q60KM15.00 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32-315Q60LM17.50 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32-315Q60QM20.50 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32-315Q60RM23.50 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.52-250Q60MML Corpo de Fresa de disco e faceamento reverso duplo corte lateral CoroMill® 331 ajustável
R331.52-250Q60MMR Corpo de Fresa de disco e faceamento duplo corte lateral CoroMill® 331 ajustável
R331.52-315Q60NML Corpo de Fresa de disco e faceamento reverso duplo corte lateral CoroMill® 331 ajustável
R331.52-315Q60NMR Corpo de Fresa de disco e faceamento duplo corte lateral CoroMill® 331 ajustável
R365-200Q60-W15H Corpo de Fresa de facear CoroMill® 365
R365-250Q60-W15H Corpo de Fresa de facear CoroMill® 365
R390-200Q60-18L Corpo de Fresa CoroMill® 390 para cantos a 90 graus
R390-200Q60-43L Corpo de Fresa CoroMill® 390 de aresta longa para cantos a 90 graus
R590-200Q60A-11M Corpo de Fresa CoroMill® Century para cantos a 90 graus
R590-200Q60S-11M Corpo de Fresa CoroMill® Century para cantos a 90 graus
S-60-200Q60-09HX CoroMill® S-60 face milling cutter Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
E16-A16-SE-135 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-070 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SS-120 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A25-SS-080 Haste cilíndrica para adaptador Coromant EH Recomendado
E25-A25-SS-140 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CE-175 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CS-190 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-110 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A25-CS-170 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SE-095 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SE-180 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A32-CS-180 Haste cilíndrica para adaptador Coromant EH Recomendado Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
