Sandvik Coromant · Catálogo · Adaptação · Adaptador simétrico rotativo

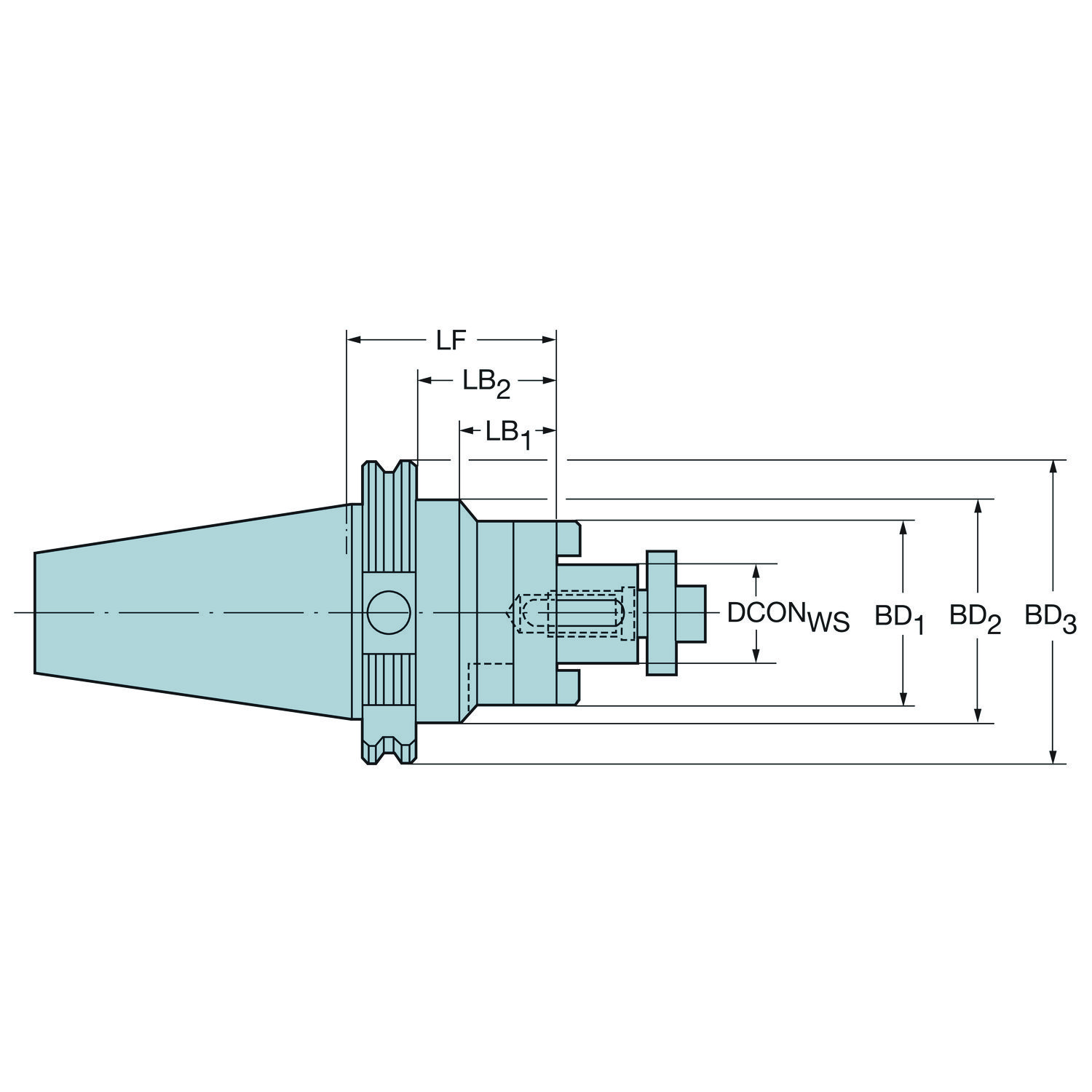

392.14008-40 32 048 — Desenho dimensional

Desenho dimensional

Adaptação · Adaptador rotativo

392.14008-40 32 048

Adaptador ISO 7388-1 para fixação tipo árvore para fresa de de disco e de facear

Adaptador simétrico rotativo · comprimento funcional 48 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Pedir alternativa à engenharia

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Pedir alternativa

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 392.14008-40 32 048.

Ferramentas rotativas 2020 — fresamento, furação, mandrilamentoCatálogo · Sandvik Coromant · PDFCoroMill MS60 — fresamento de cantos e faceamentoFolder · Sandvik Coromant · PDFCoroMill MR20 — desbaste com pastilhas redondasApresentação de produto · Fresamento · 25 slides · mesma operaçãoCoroMill MS20 — fresamento de cantosApresentação de produto · Fresamento · 31 slides · mesma operação

Casos práticos da Hailtools

CoroMill® MS60Caso prático da Hailtools · Fresamento · com vídeo · mesma operaçãoCoroMill® QDCaso prático da Hailtools · Fresamento · com vídeo · mesma operaçãoCoroMill® 345Caso prático da Hailtools · Fresamento · com vídeo · mesma operação

Vídeos

Transmissão CoroMill® Plura Insights: Episódio 4 - Fresamento de RoscasSandvik Coromant · YouTube · mesma operaçãoTransmissão CoroMill® Plura Insights: Episódio 2 - Fresamento de cavidadesSandvik Coromant · YouTube · mesma operaçãoOperações de fresamento de face com múltiplas arestas com CoroMill® 745Sandvik Coromant · YouTube · mesma operação

Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
392.14008-40 32 048
Código compactado
392.14008-4032048
Material ID
5759769
Família
Adaptação
Tipo
Adaptador rotativo
Peso unitário
2,063 kg
EAN
10497104
UNSPSC
27112807
eCl@ss 13
21022002
CoroPak de lançamento
91.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 0
Código do material do corpo BMC Aço
Código do método de balanceamento BLMC Sem balanceamento
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento do corpo LB_1 28.9 mm
Comprimento do corpo LB_2 48 mm
Comprimento funcional LF 48 mm
Comprimento total OAL 116.4 mm
Diâmetro da conexão DCONWS 32 mm
Diâmetro do corpo BD_1 58 mm
Diâmetro do corpo BD_2 63.55 mm
Diâmetro funcional DFC 44.45 mm
Direção da interface de adaptação da máquina ADINTMS ISO7388.1/DIN69871 -A sem refrigeração: ISO40
Direção de interface de adaptação da peça ADINTWS Eixo porta-fresa -ISO 6462 -A/B (parafuso central/arruela) — métrica: 32
Kappa (eixo z rot.) KAP 0
Letra standard STDLET A
Numero standard STDNO ISO7388-1
Peso do item WT 2.063 kg
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Tamanho da rosca do tirante de tração CRKS Métrica M16
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 180 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
