391.68S-7-150 48 RC16

Ferramentas · Indexable boring cartridge

391.68S-7-150 48 RC16

Cassete para Duobore™

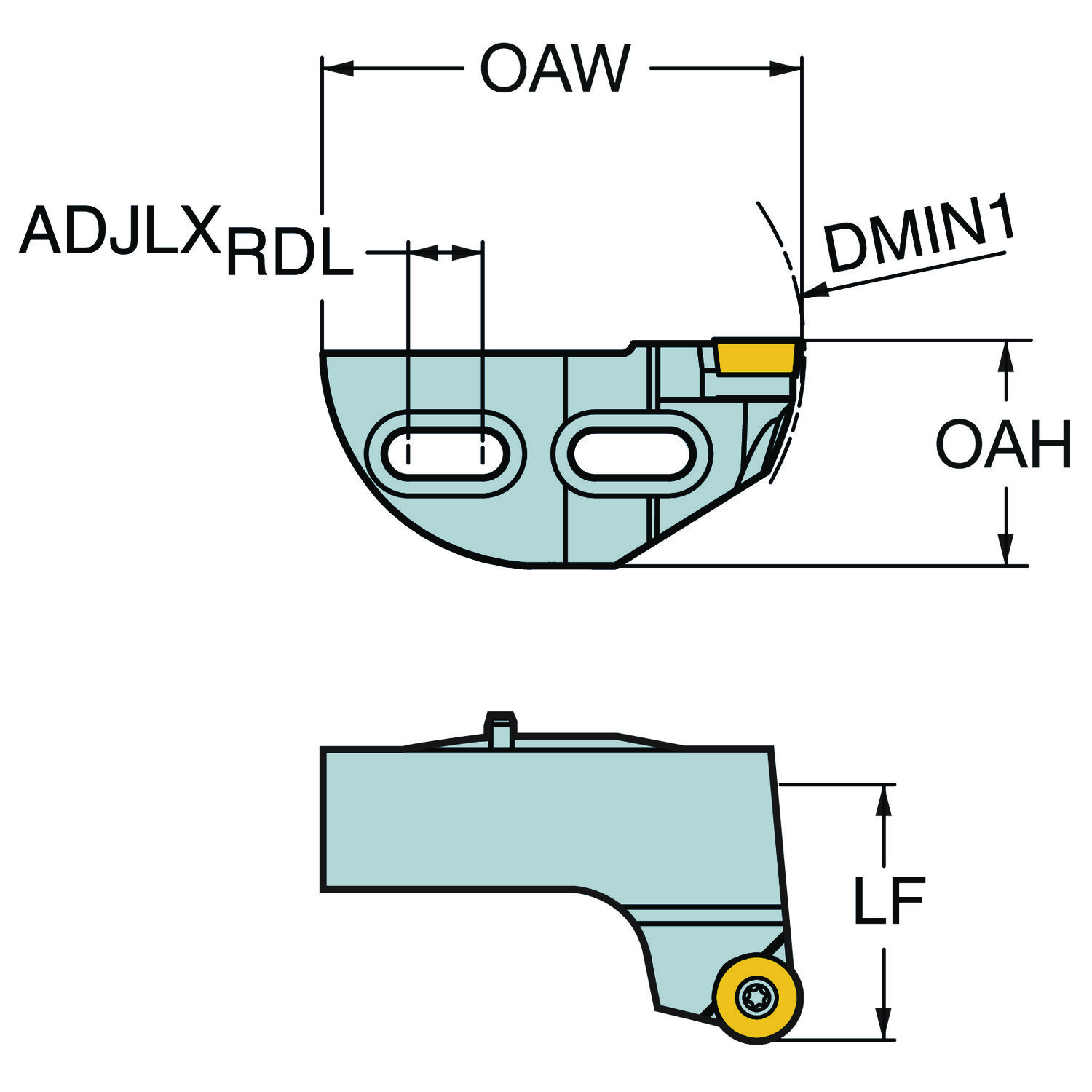

Cápsula · comprimento funcional 48 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sem reposição — só estoque

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
391.68S-7-150 48 RC16
Código compactado
391.68S-7-15048RC16
Material ID
6415771
Família
Ferramentas
Tipo
Indexable boring cartridge
Peso unitário (kg)
0.687 Kilogram
EAN
26415771
UNSPSC
23241601
eCl@ss 13
21181590
Lançamento
24/09/2013
CoroPak de lançamento
13.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ajustabilidade ADJBY Sim
Altura total OAH 42.2 mm
Código do tamanho do assento da pastilha SSC_M 16
Código do tamanho do assento da pastilha SSC_N .630
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC without coolant entry
Comprimento funcional LF 48 mm
Comprimento total OAL 60.5 mm
Diâmetro mínimo do furo DMIN 123 mm
Direção da interface de adaptação da máquina ADINTMS Duobore slide -size 7
Largura funcional WF 36.5 mm
Largura total OAW 101.5 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER metric RCMT 1606M0
Peso do item WT 0.687 kg
Sensor embedded property SEP Não
Sentido HAND Direita
Torque TQ 6.4 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
