391.68D-7-15044S15B — Foto do produto

Foto do produto

Ferramentas · Cartucho de mandrilar intercambiável

391.68D-7-15044S15B

Cassete para Duobore™

Cápsula · comprimento funcional 44 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Sem reposição

Item sem reposição na Sandvik Coromant.

A fábrica não repõe mais o item; vale o que houver em estoque.

A fábrica não informa substituição para este item. A engenharia da Hailtools indica a alternativa atual para a sua aplicação.

Pedir alternativa à engenharia

Item fora de reposição na Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Dados principais

Código ISO
391.68D-7-15044S15B
Código compactado
391.68D-7-15044S15B
Material ID
5759547
Família
Ferramentas
Tipo
Cartucho de mandrilar intercambiável
Peso unitário
965,7 g
EAN
12178585
UNSPSC
23241601
eCl@ss 13
21181590
Lançamento
14/08/2006
CoroPak de lançamento
06.2

Arquivos CAD

Itens inclusos

  • 1 × 5513 020-07 Parafuso do calço
  • 1 × 5322 425-03 Calço
  • 1 × 5412 028-031 Jogo de grampo

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

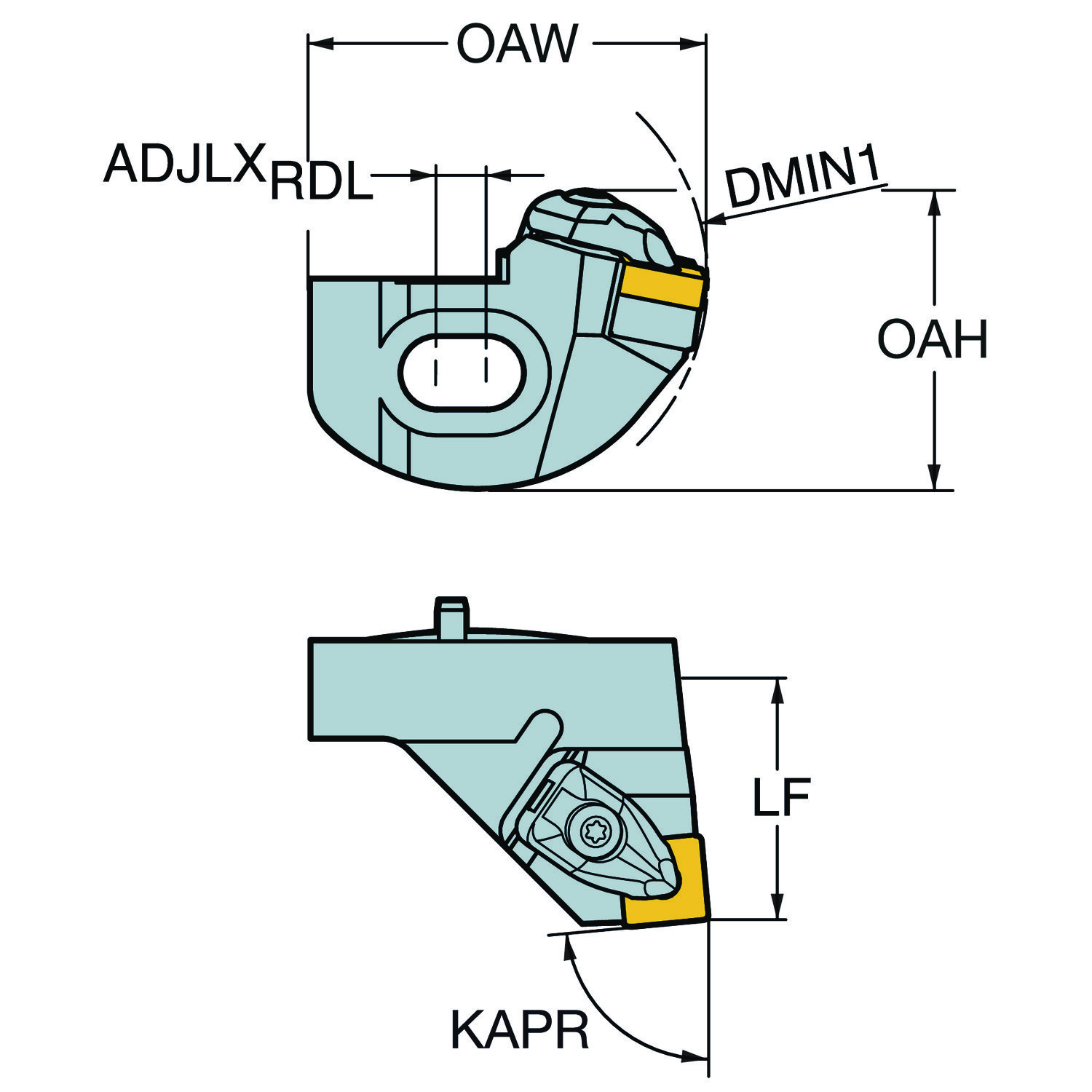

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura total OAH 64.28 mm
Ângulo da aresta de corte da ferramenta KAPR 84
Código do tamanho do assento da pastilha SSC_M 15
Código do tamanho do assento da pastilha SSC_N 5/8
Código do tipo de fixação MTP Grampo sobre a pastilha e no furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento da saliência LPR 45.5 mm
Comprimento funcional LF 44 mm
Comprimento total OAL 58 mm
Diâmetro mínimo do furo DMIN 123 mm
Direção da interface de adaptação da máquina ADINTMS Duobore corrediça — tamanho 7
Largura funcional WF 61.5 mm
Largura total OAW 98 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER SNMG 150608
Peso do item WT 0.9657 kg
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 6.4 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
