391.38L-2CC09A

Ferramentas · Indexable boring cartridge

391.38L-2CC09A

Cápsula para ferramentas para mandrilamento de precisão

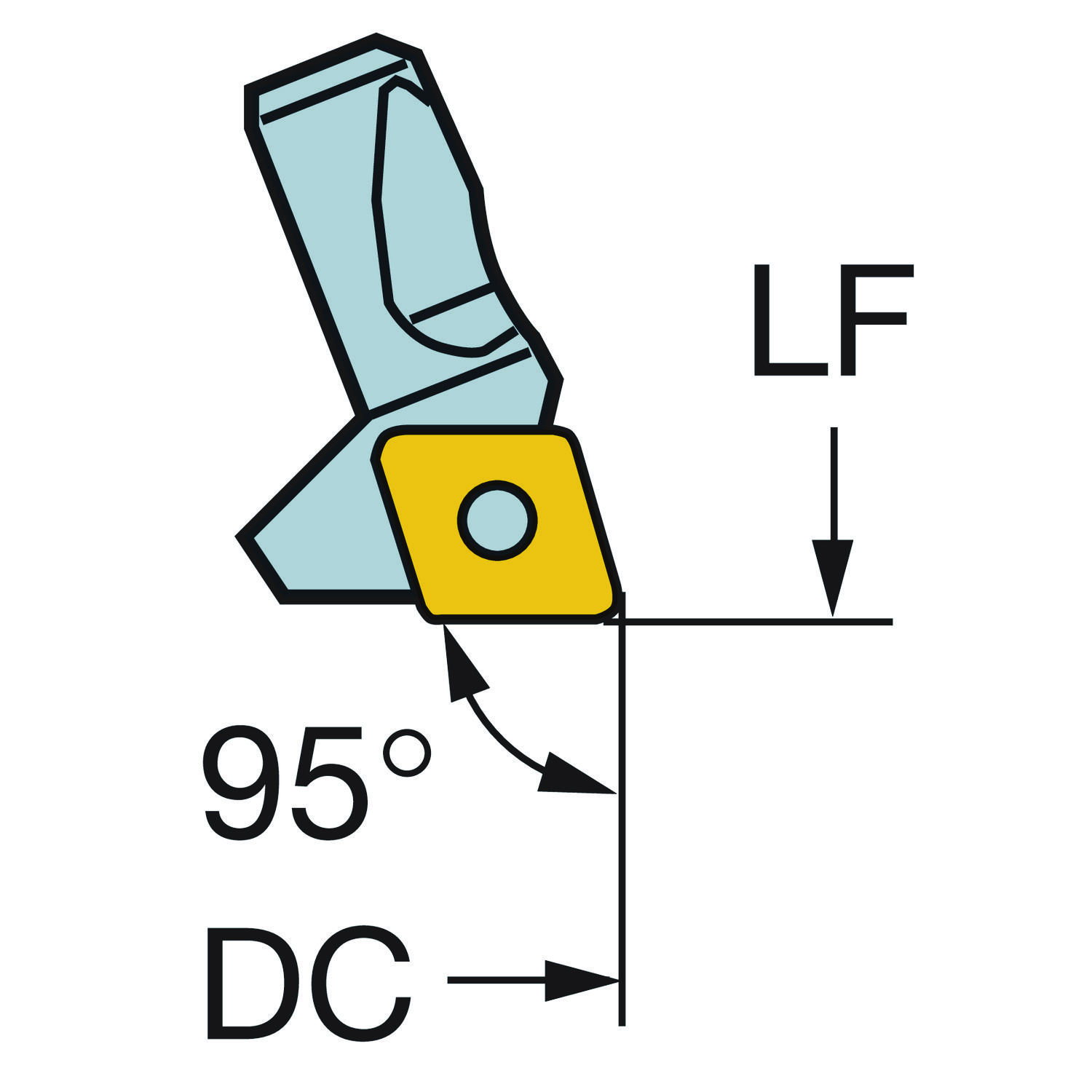

Ferramenta acoplada · comprimento funcional 31,7 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
391.38L-2CC09A
Código compactado
391.38L-2CC09A
Material ID
5759634
Família
Ferramentas
Tipo
Indexable boring cartridge
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
18.7 Gram
EAN
11272203
NCM
846610
UNSPSC
23231001
eCl@ss 13
21181590
Origem
IN
Lançamento
11/09/2000
CoroPak de lançamento
00.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo da aresta de corte da ferramenta KAPR 95
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC without coolant entry
Comprimento funcional LF 31.7 mm
Diâmetro mínimo do furo DMIN 49 mm
Direção da interface de adaptação da máquina ADINTMS Fine Boring Cartridge (391.38A) -size 2
Insert included angle EPSR 80
Largura funcional WF 12.4 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CCMT 09T304 (RE<lt/>0.4)
Sensor embedded property SEP Não
Sentido HAND Direita
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
