391.38B-2-T11A

Ferramentas · Indexable boring cartridge

391.38B-2-T11A

Cápsula para ferramentas para mandrilamento de precisão

Ferramenta acoplada · comprimento funcional 28,7 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

391.38K-2TC11A — Cápsula para ferramentas para mandrilamento de precisão

Totalmente intercambiável com o produto original.

Dados principais

Código ISO
391.38B-2-T11A
Código compactado
391.38B-2-T11A
Material ID
5759629
Família
Ferramentas
Tipo
Indexable boring cartridge
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
19.5 Gram
EAN
10623480
NCM
846610
UNSPSC
23231001
eCl@ss 13
21181590
Origem
IN
Lançamento
12/07/2016
CoroPak de lançamento
92.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor

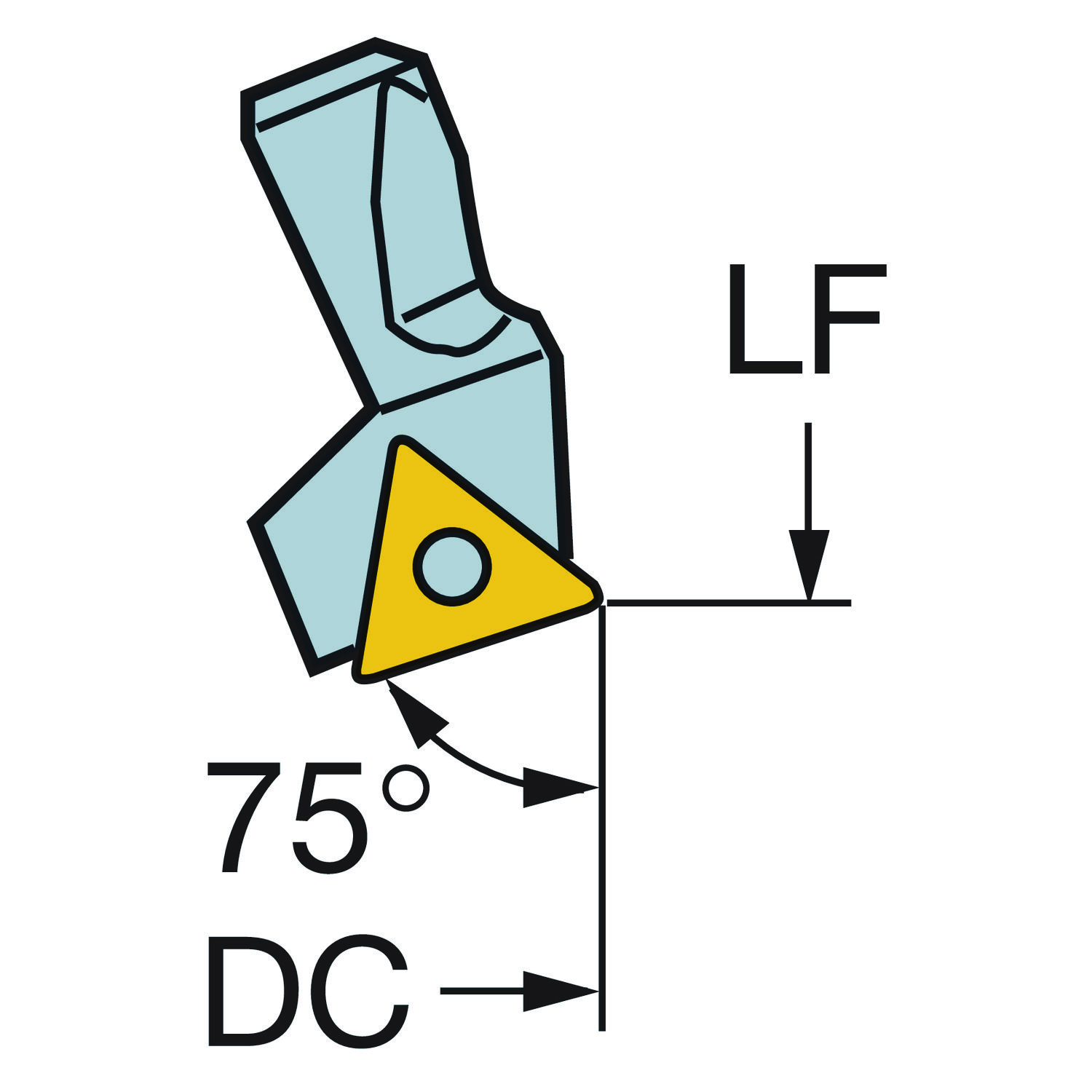

ângulo da aresta de corte da ferramenta KAPR 75

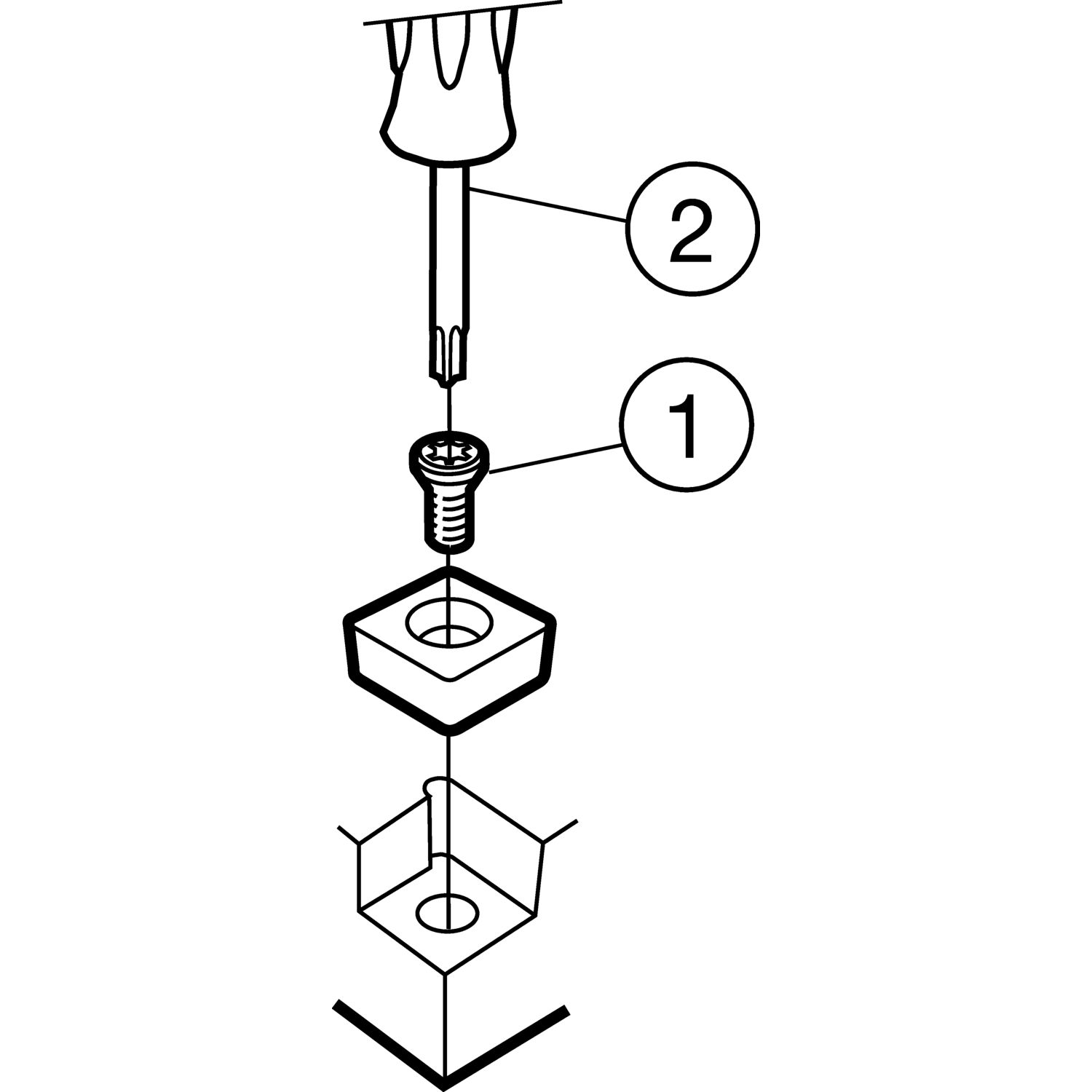

Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC without coolant entry
Comprimento da saliência LPR 31.1 mm
Comprimento funcional LF 28.7 mm
Diâmetro mínimo do furo DMIN 49 mm
Direção da interface de adaptação da máquina ADINTMS Fine Boring Cartridge (391.38A) -size 2
Insert included angle EPSR 60
Largura funcional WF 12.4 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER TCMT 110204 (RE<lt/>0.4)
Sensor embedded property SEP Não
Sentido HAND Direita
Torque TQ 0.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
