Adaptação · Adaptador rotativo
390.410-63 50 075B
Adaptador com acoplamento HSK para VL

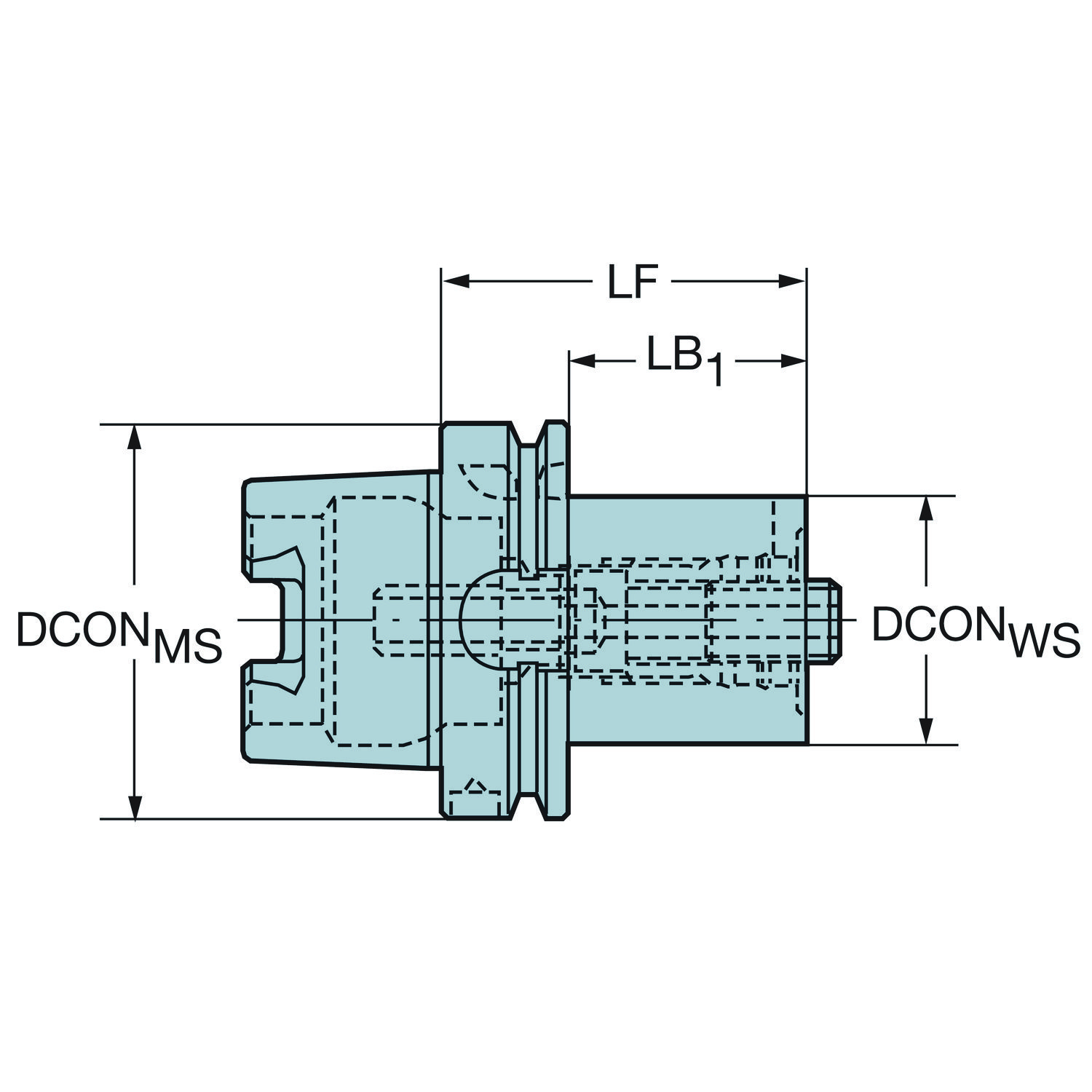

Adaptador simétrico rotativo · comprimento funcional 75 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 390.410-63 50 075B.
Casos práticos da Hailtools
CoroChuck® 930
EasyFix®
Coromant EHDados principais
- Código ISO
- 390.410-63 50 075B
- Código compactado
- 390.410-6350075B
- Material ID
- 5759104
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Peso unitário
- 1,348 kg
- EAN
- 11163902
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Lançamento
- 26/04/1999
- CoroPak de lançamento
- 99.1
Arquivos CAD
- DXF 2D 73313741.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Ângulo de conicidade | BHTA_2 | 0 |
| Código do material do corpo | BMC | Aço |
| Código do método de balanceamento | BLMC | Sem balanceamento |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB_1 | 49 mm |
| Comprimento do corpo | LB_2 | 75 mm |
| Comprimento funcional | LF | 75 mm |
| Comprimento total | OAL | 107 mm |
| Diâmetro da conexão | DCONMS | 63 mm |
| Diâmetro da conexão | DCONWS | 50 mm |
| Diâmetro do corpo | BD_1 | 50 mm |
| Diâmetro do corpo | BD_2 | 63 mm |
| Diâmetro funcional | DFC | 48.01 mm |
| Direção da interface de adaptação da máquina | ADINTMS | HSK -A — tamanho 63 |
| Direção de interface de adaptação da peça | ADINTWS | Varilock — tamanho 50 |
| Kappa (eixo z rot.) | KAP | 0 |
| Letra standard | STDLET | A |
| Numero standard | STDNO | ISO12164-1 |
| Peso do item | WT | 1.348 kg |
| Pressão de refrigeração | CP | 100 bar |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 45 Nm |
