357R-2408M-PM 4230

Pastilhas · Milling insert - general

357R-2408M-PM 4230

Pastilha CoroMill® 357 para fresamento

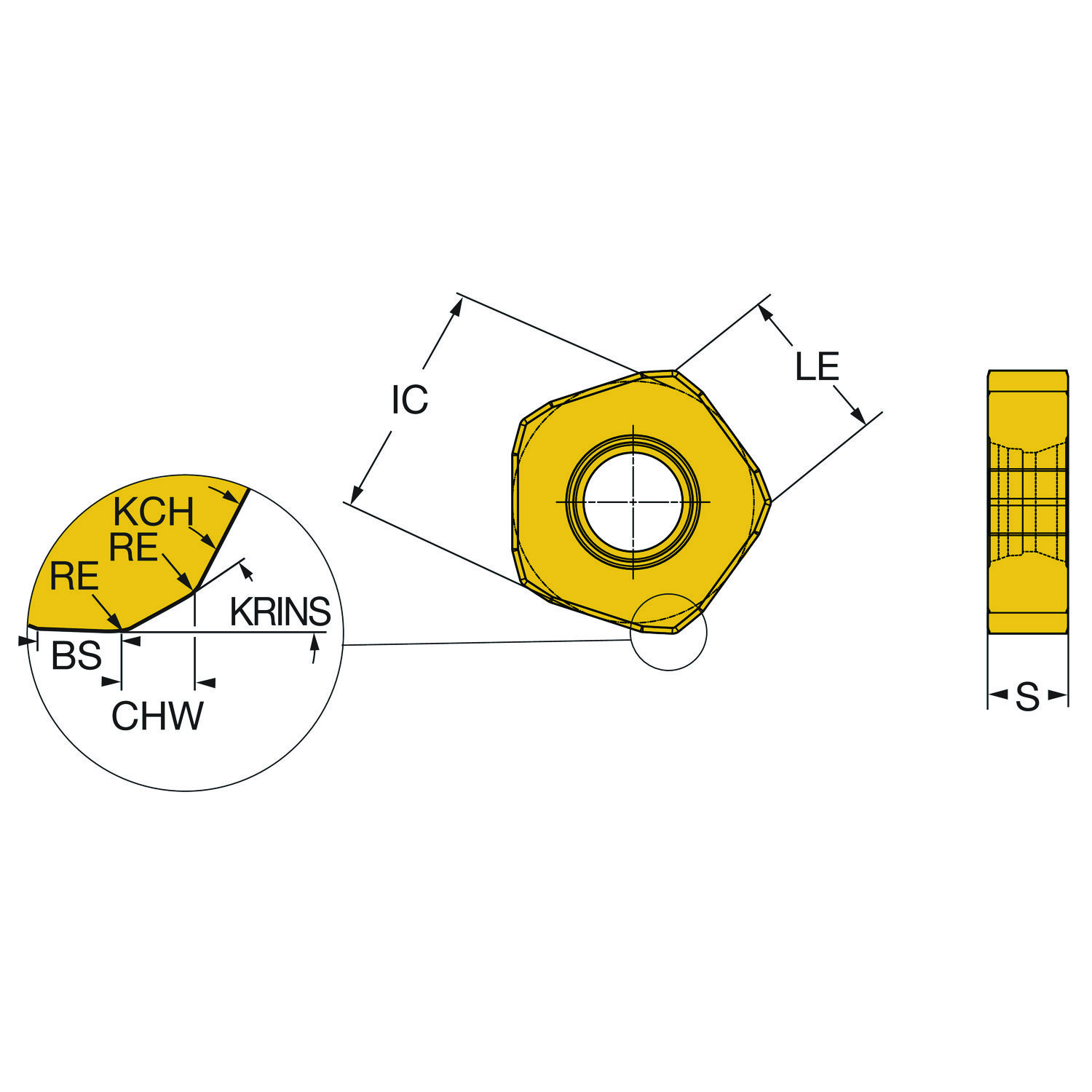

Pastilha para fresamento para aço (ISO P) · classe 4230 com cobertura CVD · círculo inscrito 24,4 mm, raio de ponta 1 mm, espessura 7,94 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Compra imediata na loja Hailtools.

Classe 4230 Preço na loja Em descontinuação

Entrega imediata

R$487,68 a unidade · pacote com 10. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
357R-2408M-PM 4230
Código compactado
357R-2408M-PM4230
Material ID
6293217
Família
Pastilhas
Tipo
Milling insert - general
Classe
4230
Cobertura
TICN+AL2O3+TIN
Processo de cobertura
CVD
Substrato
WC
Material ISO principal
P
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário (kg)
42.07 Gram
EAN
26293217
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182006
Origem
SE,US
Lançamento
17/10/2012
CoroPak de lançamento
13.1

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
295 m/min
Avanço por dente
0,41 mm
Espessura máxima do cavaco
0,34 mm
Vida da ferramenta
1.800 s

Para Aço · Indexable Milling. Ajuste pela sua máquina e fixação na calculadora.

Indexable Milling · Ângulo de posição 57°

Material vc m/minfz mmhex mm Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB 295 (275 – 320)0,41 (0,2 – 0,6)0,34 (0,17 – 0,5) 1.800 s
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB 195 (180 – 210)0,41 (0,2 – 0,6)0,34 (0,17 – 0,5) 1.800 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de saída da pastilha GAN 15
Chanfro de canto KCH 14.9
Classe GRADE 4230
Código de condições da aresta de corte CECC rounded
Código de montagem da pastilha IFS Partly cylindrical, 40-60 deg countersink on one or two sides
Código do formato da pastilha SC Pentagonal
Código do tamanho do assento da pastilha SSC_M 24
Código do tamanho do assento da pastilha SSC_N 24
Comprimento da aresta alisadora BS 3 mm
Comprimento efetivo da aresta de corte LE 13 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD PM
Diâmetro do círculo inscrito IC 24.4 mm
Diâmetro do furo de fixação D1 10 mm
Espessura da pastilha S 7.94 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroMill 357 -size 2408
Insert included angle EPSR 108
ISO Cutting Tool Material ISOMAT Coated WC
ISO nível de classificação de material Primário TMC1 P
ISO nível de classificação de material Secundário TMC1 K
ISO nível de classificação de material Todos TMC1 PK
Número de arestas de corte CEDC 10
Profundidade de corte máxima APMX 10 mm
Quantidade de lados de um item da ferramenta ou item de corte NSIDE double sided
Raio do canto RE 1 mm
Sensor embedded property SEP Não
Sentido HAND Direita
Tipo de operação CTPT pre-machining with demand on surface

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
