Sandvik Coromant · Catálogo · Pastilhas · Pastilha para fresamento · Geral

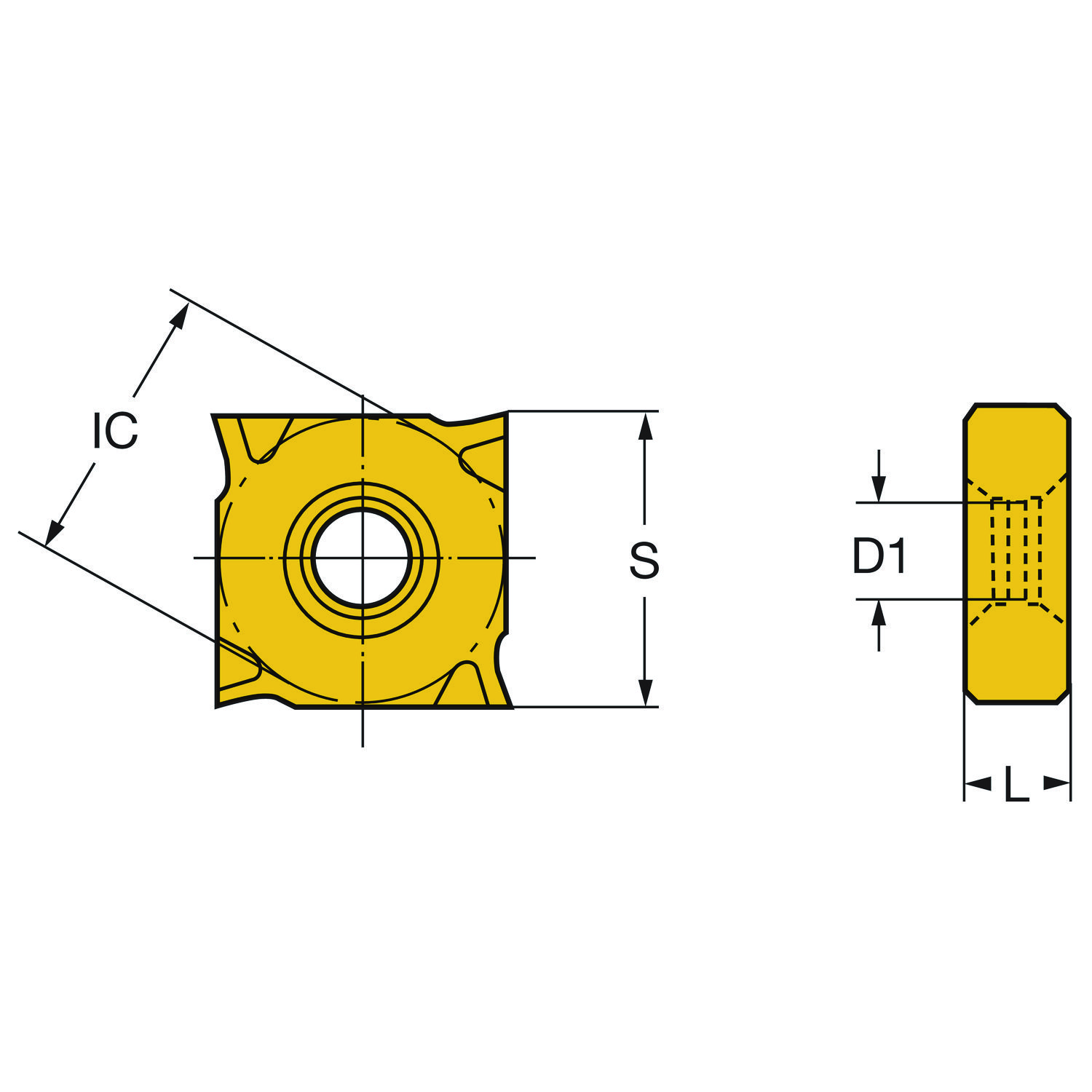

Desenho dimensional
Pastilhas · Pastilha de fresamento — geral
331.31-3012-31 235
Pastilha para fresamento de canais
Pastilha para fresamento · classe 235 com cobertura CVD · círculo inscrito 12,7 mm, espessura 12,29 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 235 Sob encomenda na Sandvik Coromant
Indicada em 1º lugar para: P (aço), M (aço inoxidável)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.
Dados principais
- Código ISO
- 331.31-3012-31 235
- Código compactado
- 331.31-3012-31235
- Material ID
- 5758972
- Família
- Pastilhas
- Tipo
- Pastilha de fresamento — geral
- Classe
- 235
- Cobertura
- TICN+TIN
- Processo de cobertura
- CVD
- Substrato
- WC
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário
- 5,2 g
- EAN
- 10301885
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182101
- Origem
- BR,IN
- Lançamento
- 24/04/1989
- CoroPak de lançamento
- 89.1
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Classe | GRADE | 235 |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do tamanho do assento da pastilha | SSC_M | 12 |
| Código do tamanho do assento da pastilha | SSC_N | 1/2 |
| Diâmetro do círculo inscrito | IC | 12.7 mm |
| Diâmetro do furo de fixação | D1 | 5 mm |
| Espessura da pastilha | S | 12.29 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | Fresa 331.31 — tamanho 3012 |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| ISO nível de classificação de material Todos | TMC1 | PM |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Face única |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | Pré-usinagem com exigência de acabamento |
