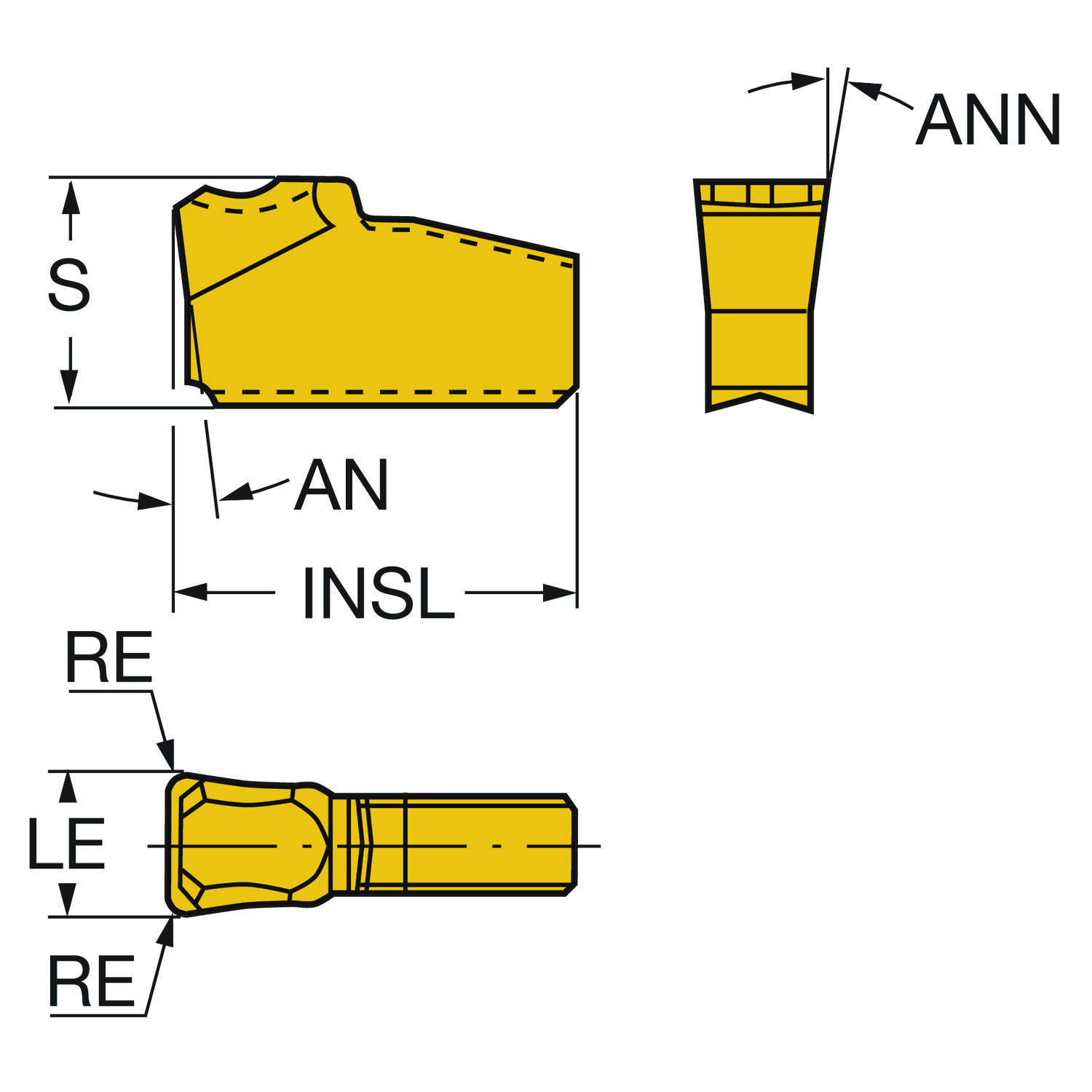

330.20-40-AA 4240 — Desenho dimensional

Desenho dimensional

Pastilhas · Pastilha de corte e canal

330.20-40-AA 4240

T-Max® Q-cutter, pastilha para slitting

Pastilha conceito · classe 4240 com cobertura CVD · espessura 8,106 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 4240 Descontinuado

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido)

Ver o substituto: QD-NH-0400-025E-PM 4340

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Produto descontinuado.

A Sandvik Coromant indica no lugar:

QD-NH-0400-025E-PM 4340 — Pastilha CoroMill® QD para usinagem de canais

Não compatível com as ferramentas relacionadas ao produto original.

Dados principais

Código ISO
330.20-40-AA 4240
Código compactado
330.20-40-AA4240
Material ID
5758707
Família
Pastilhas
Tipo
Pastilha de corte e canal
Classe
4240
Cobertura
TiCN+Al2O3+TiN
Processo de cobertura
CVD
Peso unitário
3,4 g
EAN
12424226
UNSPSC
23242105
eCl@ss 13
21182090
Lançamento
13/01/2009
CoroPak de lançamento
09.1

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
280 m/min
Avanço por dente
0,07 mm
Espessura máxima do cavaco
0,06 mm
Vida da ferramenta
1.800 s

Para Aço · Indexable Milling. Ajuste pela sua máquina e fixação na calculadora.

Indexable Milling · Hex/Fz conv. factor 1,2 undefined

Material vc m/minfz mmhex mm Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB 280 (275 – 290)0,07 (0,01 – 0,1)0,06 (0,01 – 0,08) 1.800 s
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB 225 (220 – 230)0,07 (0,01 – 0,1)0,06 (0,01 – 0,08) 1.800 s
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB 200 (195 – 205)0,07 (0,01 – 0,1)0,06 (0,01 – 0,08) 1.800 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de folga principal AN 7
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Classe GRADE 4240
Cobertura COATING CVD TiCN+Al2O3+TiN
Código de montagem da pastilha IFS Seção prismática côncava
Código do tamanho do assento da pastilha SSC_M 40
Código do tamanho do assento da pastilha SSC_N 40
Designação da aplicação do quebra-cavacos por fabricante CBMD AA
Espessura da pastilha S 8.106 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE Q-Cut 151.2 — tamanho 40
Largura de corte CW 4.12 mm
Maior tolerância da largura de corte CWTOLU 0.05 mm
Maior tolerância do raio de canto RETOLU 0.1 mm
Menor tolerância da largura de corte CWTOLL -0.05 mm
Menor tolerância do raio de canto RETOLL -0.1 mm
Número de arestas de corte CEDC 1
Peso do item WT 0.0034 kg
Raio de canto esquerdo REL 0.3 mm
Raio do canto direito RER 0.3 mm
Sensor embutido SEP Não
Sentido HAND Neutro
Tipo de operação CTPT Pré-usinagem com exigência de acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
