Ferramentas · Solid thread mill - V profile
327R06-12 250VM-TH 1025
Cabeça CoroMill® 327 inteiriça de metal duro para fresamento de roscas
Fresa · classe 1025 com cobertura PVD · diâmetro de corte 11,7 mm, comprimento funcional 2,2 mm, 3 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Classe 1025 Preço na loja
Entrega imediata
R$589,87 a unidade · pacote com 2. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- 327R06-12 250VM-TH 1025
- Código compactado
- 327R06-12250VM-TH1025
- Material ID
- 5758654
- Família
- Ferramentas
- Tipo
- Solid thread mill - V profile
- Classe
- 1025
- Cobertura
- TIALN+TIN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 2
- Quantidade mínima
- 2
- Peso unitário (kg)
- 10.0 Gram
- EAN
- 12357435
- NCM
- 820900
- UNSPSC
- 23241614
- eCl@ss 13
- 21180610
- Origem
- FR
- Lançamento
- 22/08/2008
- CoroPak de lançamento
- 08.2
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Modelo gerado do CAD da fábrica, em escala real · 1.934 triângulos.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|

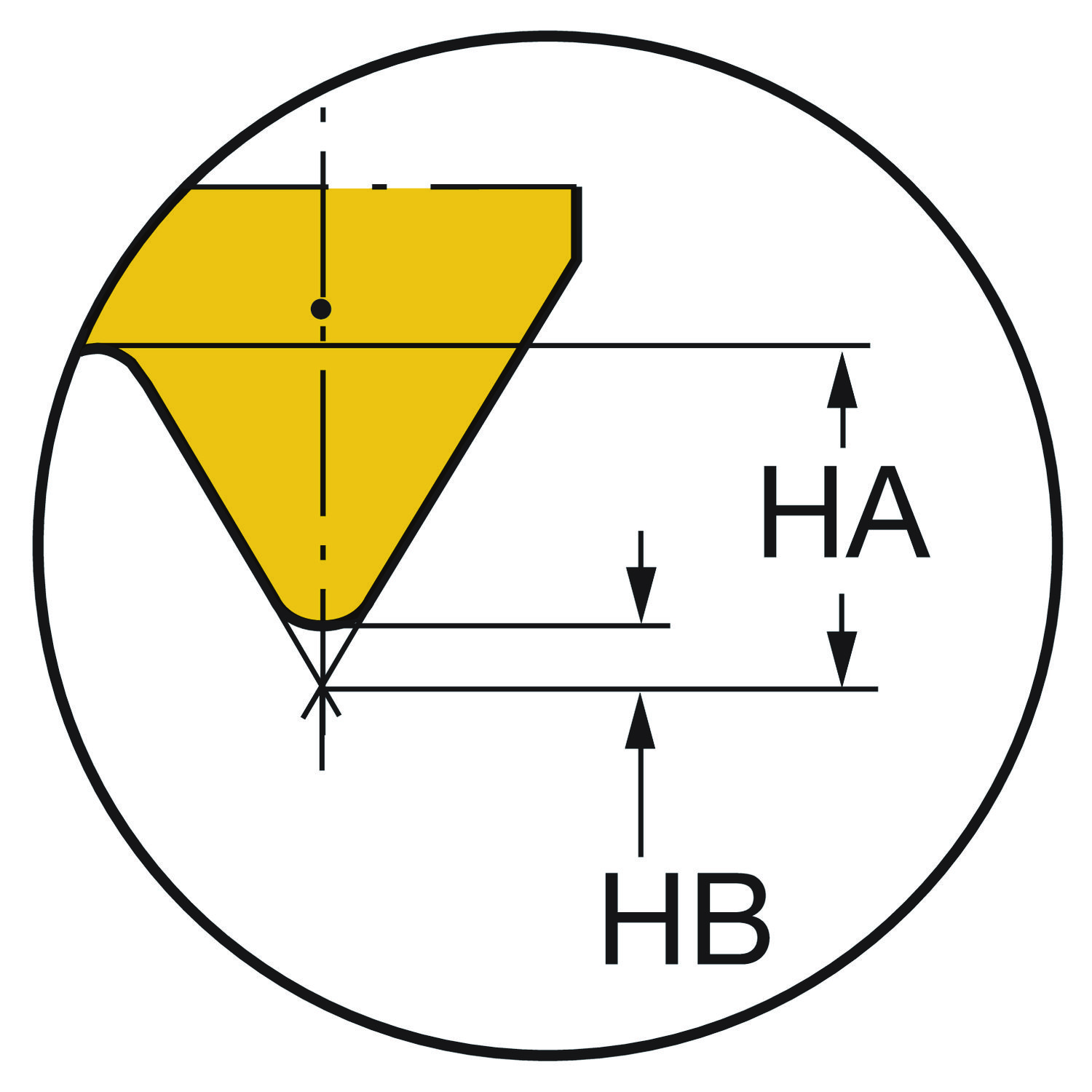

| Altura teórica da rosca | HA | 2 mm |
| Ângulo de hélice do canal | FHA | 0 |
| ângulo de saída axial | GAMP | 1.5 |
| ângulo de saída radial | GAMF | 5 |
| Classe | GRADE | 1025 |
| Código de condições da aresta de corte | CECC | sharp |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |

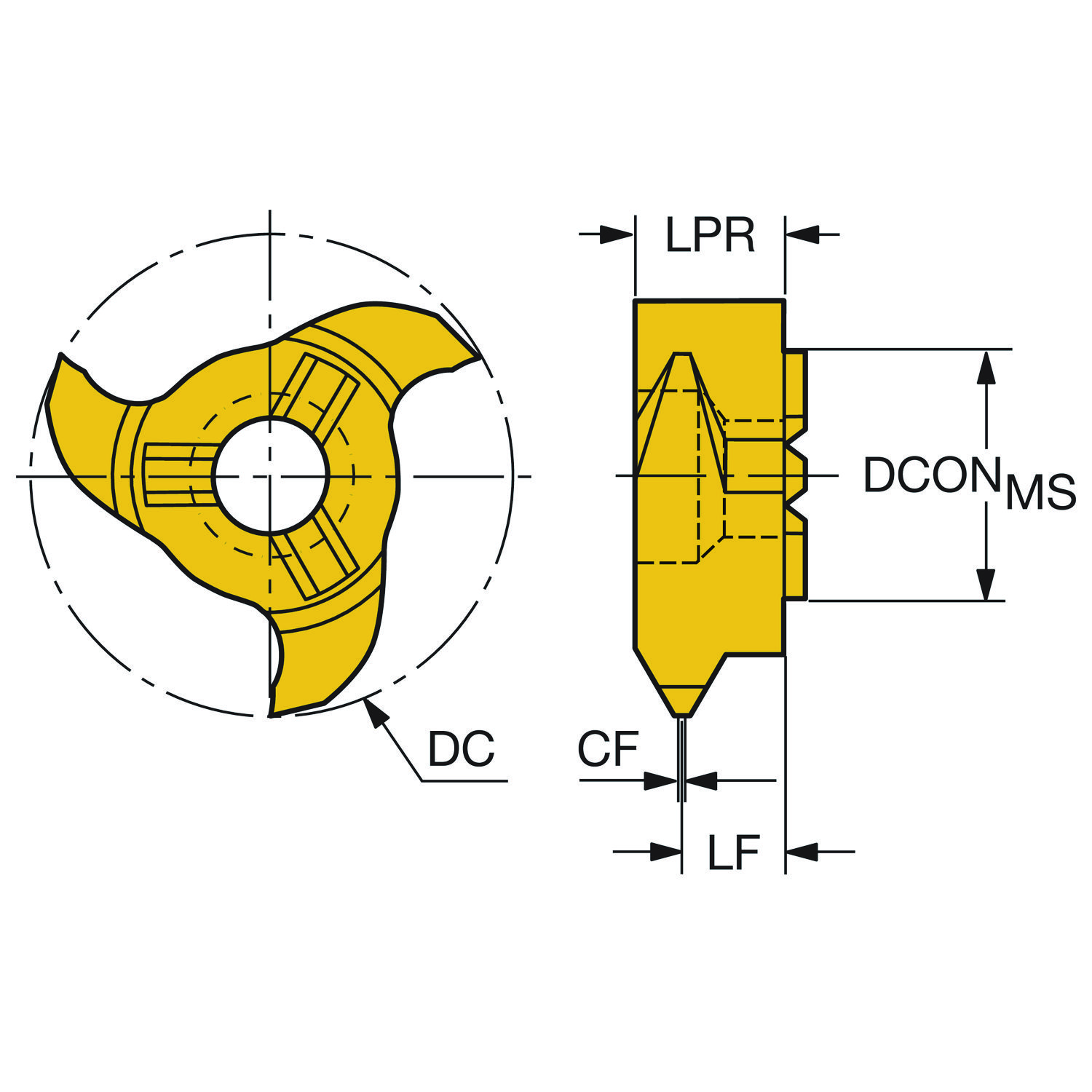

| Comprimento da saliência | LPR | 3.6 mm |
| Comprimento funcional | LF | 2.2 mm |
| Comprimento util | LU | 2.1 mm |
| Diâmetro da conexão | DCONMS | 6 mm |
| Diâmetro de corte | DC | 11.7 mm |
| Direção da interface de adaptação da máquina | ADINTMS | CoroMill 327 -size 06 |
| Flute helix hand | FHH | neutral (straight) flute |
| Grupo básico standard | BSG | COROMANT |
| ISO Cutting Tool Material | ISOMAT | Coated WC |
| ISO nível de classificação de material Todos | TMC1 | PMKNS |
| Máximo de roscas por polegadas | TPIX | 10 |
| Mínimo de roscas por polegadas | TPIN | 8 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 3 |
| Passo mínimo da rosca | TPN | 2.5 mm |
| Profundidade de corte máxima | APMX | 1.7 mm |
| Raio do canto | RE | 0 mm |
| Rotação máxima | RPMX | 80000 |
| Sensor embedded property | SEP | Não |
| Tipo de formato de rosca | THFT | M (Metric 60°), MF 60°, UN 60°, UNC 60°, UNF 60° |
| Tipo de rosca | TTP | internal |
