Sandvik Coromant · Catálogo · Adaptação
Adaptação · Rotating adaptor
327-16B42EC-12
Weldon para adaptador CoroMill® 327
Adaptador simétrico rotativo · comprimento funcional 94,3 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Preço na loja
Entrega imediata
R$2.519,89 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- 327-16B42EC-12
- Código compactado
- 327-16B42EC-12
- Material ID
- 5758731
- Família
- Adaptação
- Tipo
- Rotating adaptor
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 190.8 Gram
- EAN
- 12300982
- NCM
- 846610
- UNSPSC
- 27112807
- eCl@ss 13
- 21022001
- Origem
- TR
- Lançamento
- 13/08/2007
- CoroPak de lançamento
- 07.2
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Modelo gerado do CAD da fábrica, em escala real · 840 triângulos.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

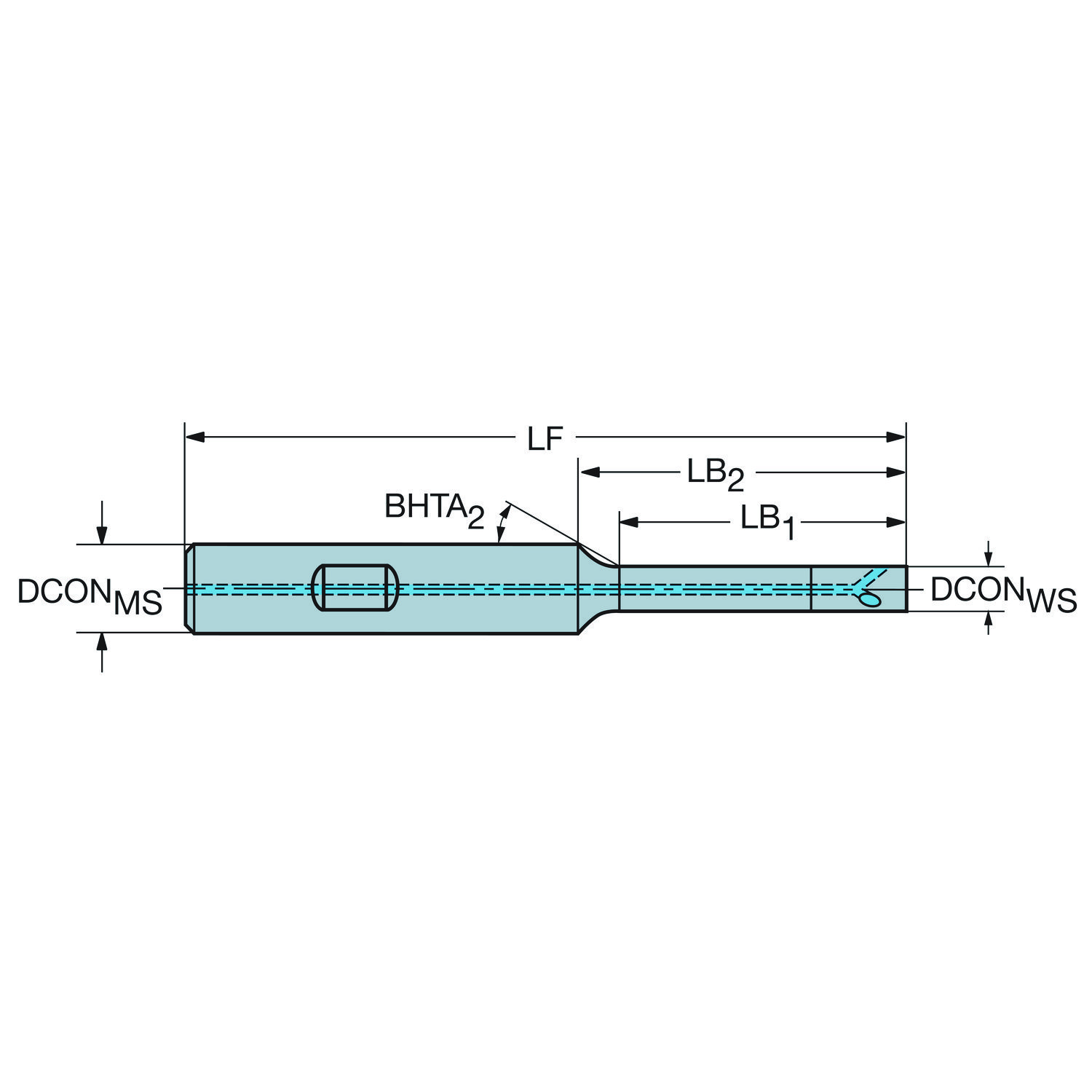

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de conicidade | BHTA_1 | 0 |
| ângulo de conicidade | BHTA_2 | 30 |
| Código do material do corpo | BMC | Carbide |
| Código para tipo entrada da refrigeração | CNSC | axial concentric entry |
| Comprimento de fixação | LSCMS | 49 mm |
| Comprimento do corpo | LB_1 | 36.3 mm |
| Comprimento do corpo | LB_2 | 40.3 mm |
| Comprimento funcional | LF | 94.3 mm |
| Diâmetro da conexão | DCONMS | 16 mm |
| Diâmetro da conexão | DCONWS | 12 mm |
| Diâmetro do corpo | BD_1 | 12 mm |
| Diâmetro do corpo | BD_2 | 12 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Weldon (DIN6535-HB) -metric: 16 |
| Direção de interface de adaptação da peça | ADINTWS | CoroMill 327 -size 12 |
| Letra standard | STDLET | WE |
| Numero standard | STDNO | ISO3338-2 |
| Pressão de refrigeração | CP | 20 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 40000 |
| Sensor embedded property | SEP | Não |
| Shank length (metric) | LS | 49 mm |
| Tipo código de saída de refrigeração | CXSC | axial inclined exit |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
| Torque | TQ | 6.5 mm |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 17 no catálogo

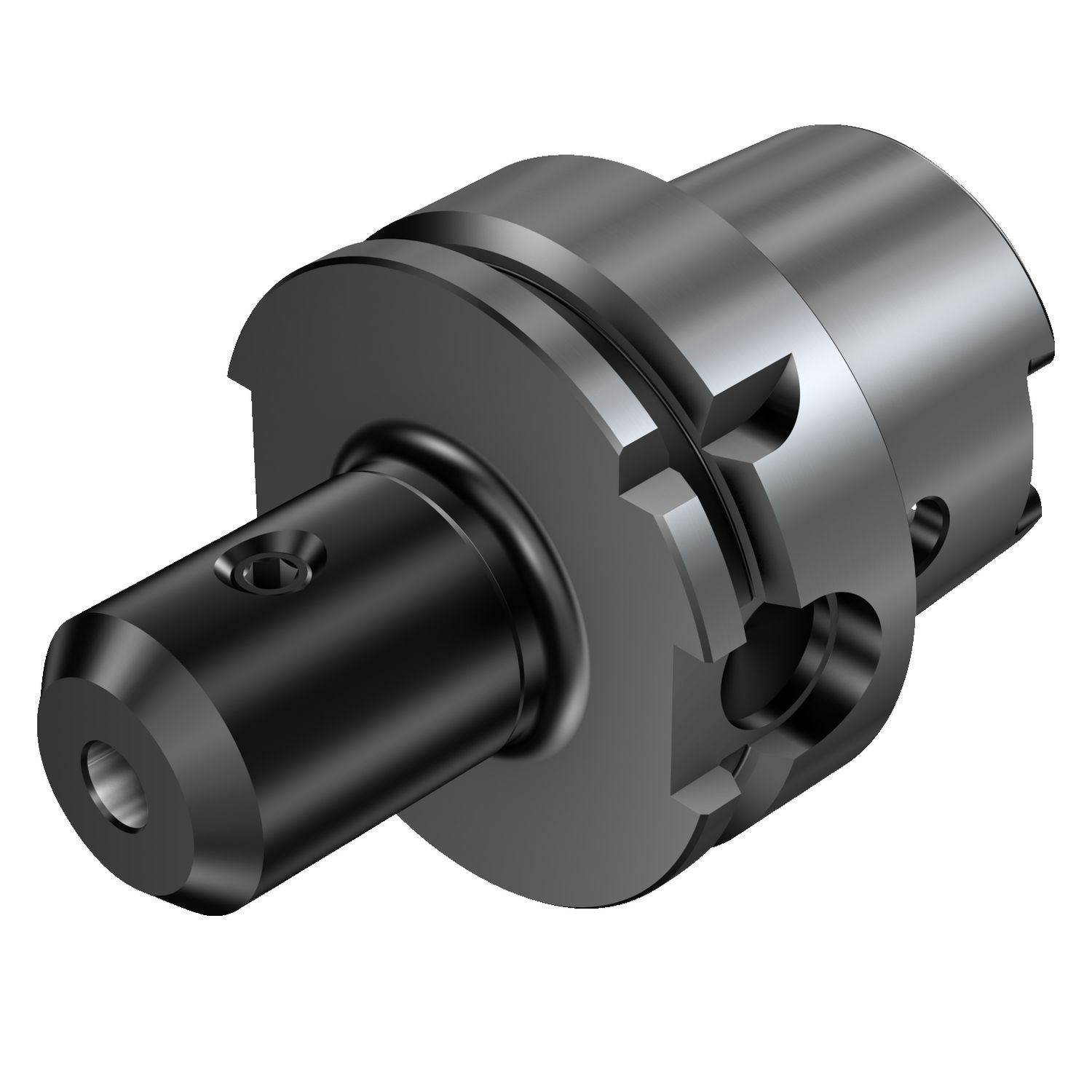

392.41020-100 16 100A Adaptador com acoplamento HSK para Weldon
393.CLF-201652 Pinça 393.CLF-251656 Pinça 393.CLF-321660 Pinça
A1B20-40 16 063 ISO 7388-1 para adaptador Weldon A1B20-40 16 100 ISO 7388-1 para adaptador Weldon A1B20-50 16 063 ISO 7388-1 para adaptador Weldon
A2B20-30 16 063 Adaptador MAS-BT 403 para Weldon
A2B20-40 16 063 Adaptador MAS-BT 403 para Weldon A2B20-40 16 100 Adaptador MAS-BT 403 para Weldon A2B20-50 16 080 Adaptador MAS-BT 403 para Weldon
C4-391.20-16 055 Coromant Capto® para adaptador Weldon
C5-391.20-16 060 Coromant Capto® para adaptador Weldon
C6-391.20-16 065 Coromant Capto® para adaptador Weldon
C8-391.20-16 070 Coromant Capto® para adaptador Weldon
HA06-WE16-B048-080 HSK para adaptador Weldon HA10-WE16-B048-100 HSK para adaptador Weldon Nada com esse termo. Tente só o início do código.

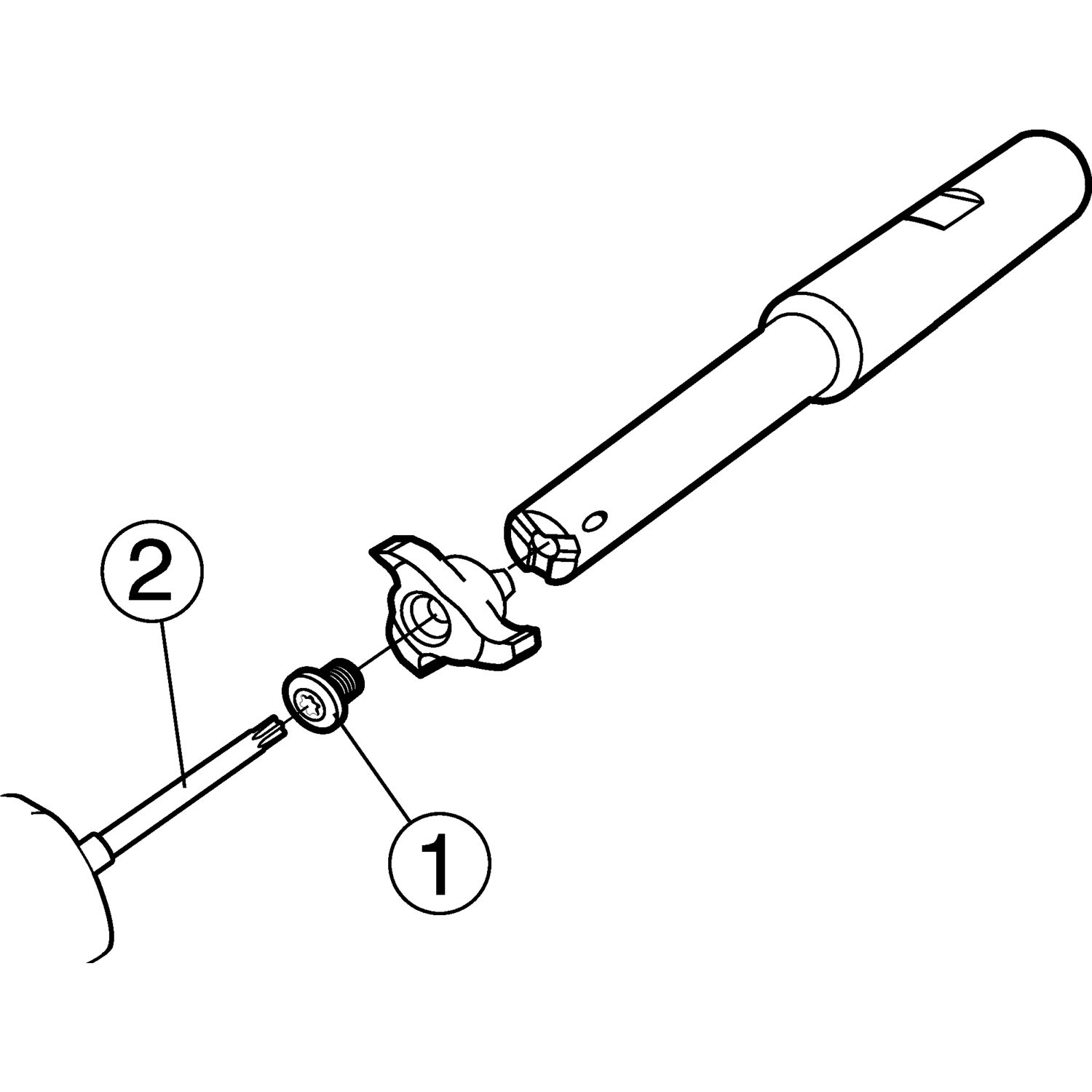

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5513 039-04
