Pastilhas · Pastilha de rosca
325R16-175HAF01 1105
CoroMill® 325, pastilha para turbilhonamento de roscas

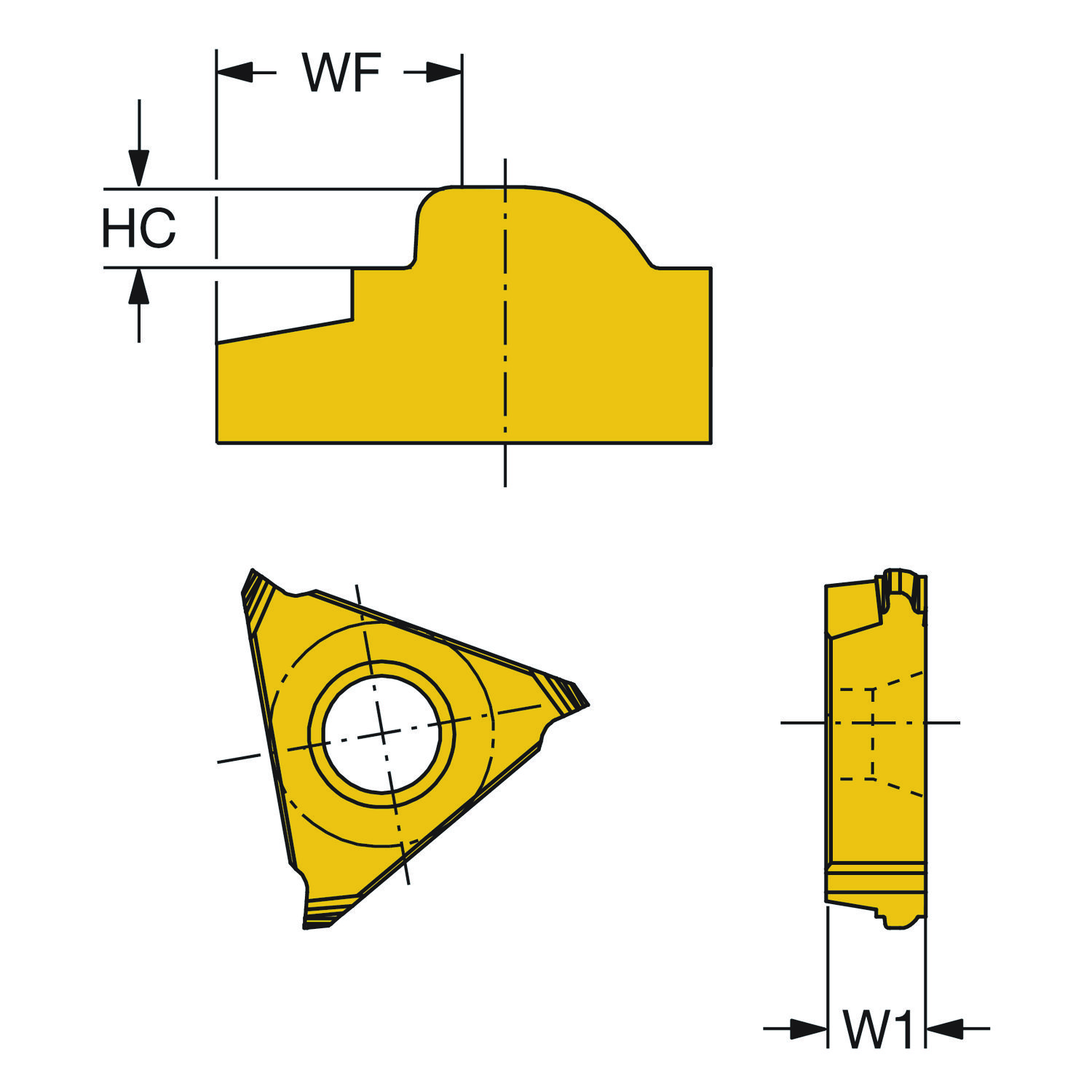

Pastilha geradora de perfil · classe 1105 com cobertura PVD. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 1105
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.
Dados principais
- Código ISO
- 325R16-175HAF01 1105
- Código compactado
- 325R16-175HAF011105
- Material ID
- 5919022
- Família
- Pastilhas
- Tipo
- Pastilha de rosca
- Classe
- 1105
- Cobertura
- TIALN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário
- 5,1 g
- EAN
- 25919022
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182108
- Origem
- FR
- Lançamento
- 25/09/2010
- CoroPak de lançamento
- 10.2
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Classe | GRADE | 1105 |
| Código de condições da aresta de corte | CECC | Aresta viva |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do tamanho do assento da pastilha | SSC_M | 16 |
| Código do tamanho do assento da pastilha | SSC_N | 3/8 |
| Diâmetro do furo de fixação | D1 | 4.5 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CoroMill 325 -16 |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| Número de arestas de corte | CEDC | 3 |
| Passo da rosca | TP | 1.75 mm |
| Quantidade de dentes | NT | 1 |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Face única |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Tipo de formato de rosca | THFT | HA |
| Tipo de perfil da rosca | TPT | Perfil completo |
| Tipo de rosca | TTP | Externa |
Mesmo formato e tamanho — outras classes e geometrias.
