Pastilhas · Turning insert - general

3-80-101108-8-L4 4315

Name: 3-80-101108-8-L4 4315
Brand: Sandvik Coromant
SKU: 3-80-101108-8-L44315

CoroTurn® 300, pastilha para torneamento

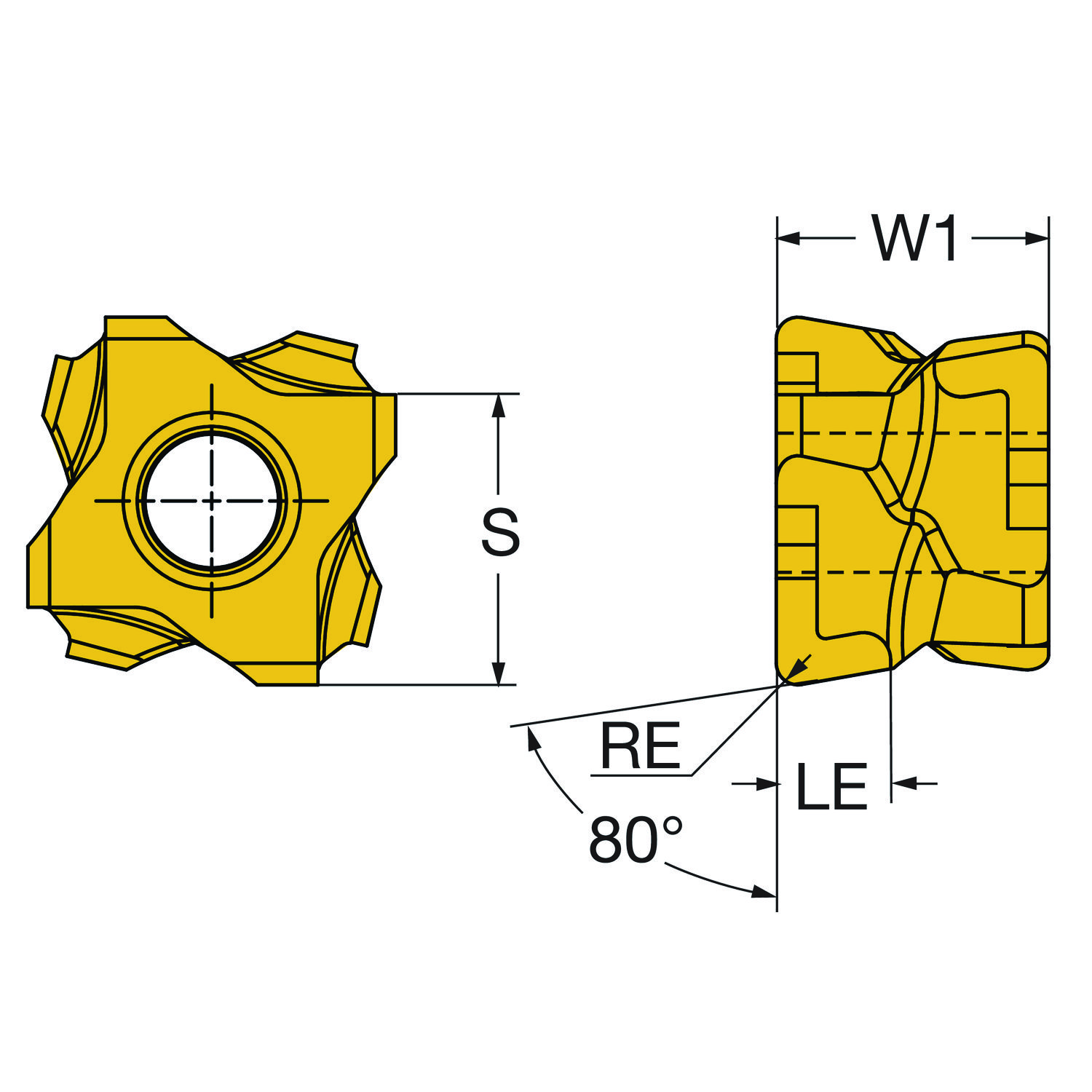

Pastilha conceito · classe 4315 com cobertura CVD · raio de ponta 0,794 mm, espessura 11 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 4315 Sem reposição — só estoque

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

3-80-101108-8-L4 4415 — Pastilha CoroTurn® 300 para torneamento

Classe diferente x o produto original – Verifique a velocidade de corte.

Dados principais

Código ISO: 3-80-101108-8-L4 4315
Código compactado: 3-80-101108-8-L44315
Material ID: 6814658
Família: Pastilhas
Tipo: Turning insert - general
Classe: 4315
Cobertura: TiCN+Al2O3+TiN
Processo de cobertura: CVD
Substrato: HC
Peso unitário (kg): 5.4 Gram
EAN: 7323220029952
UNSPSC: 23242105
eCl@ss 13: 21182090
Lançamento: 16/02/2016
CoroPak de lançamento: 16.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 355 m/min
Avanço por rotação: 0,22 mm/r
Profundidade de corte: 1,6 mm
Espessura máxima do cavaco: 0,22 mm/r
Vida da ferramenta: 1.200 s

Para Aço · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

Torneamento geral · Ângulo de posição 94,7°

Material	v_c m/min	f_n mm/r	h_ex mm/r	a_p mm	Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB	355 (325 – 385)	0,22 (0,12 – 0,32)	0,22 (0,12 – 0,32)	1,6 (0,5 – 3)	1.200 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
ângulo de folga principal	AN	0

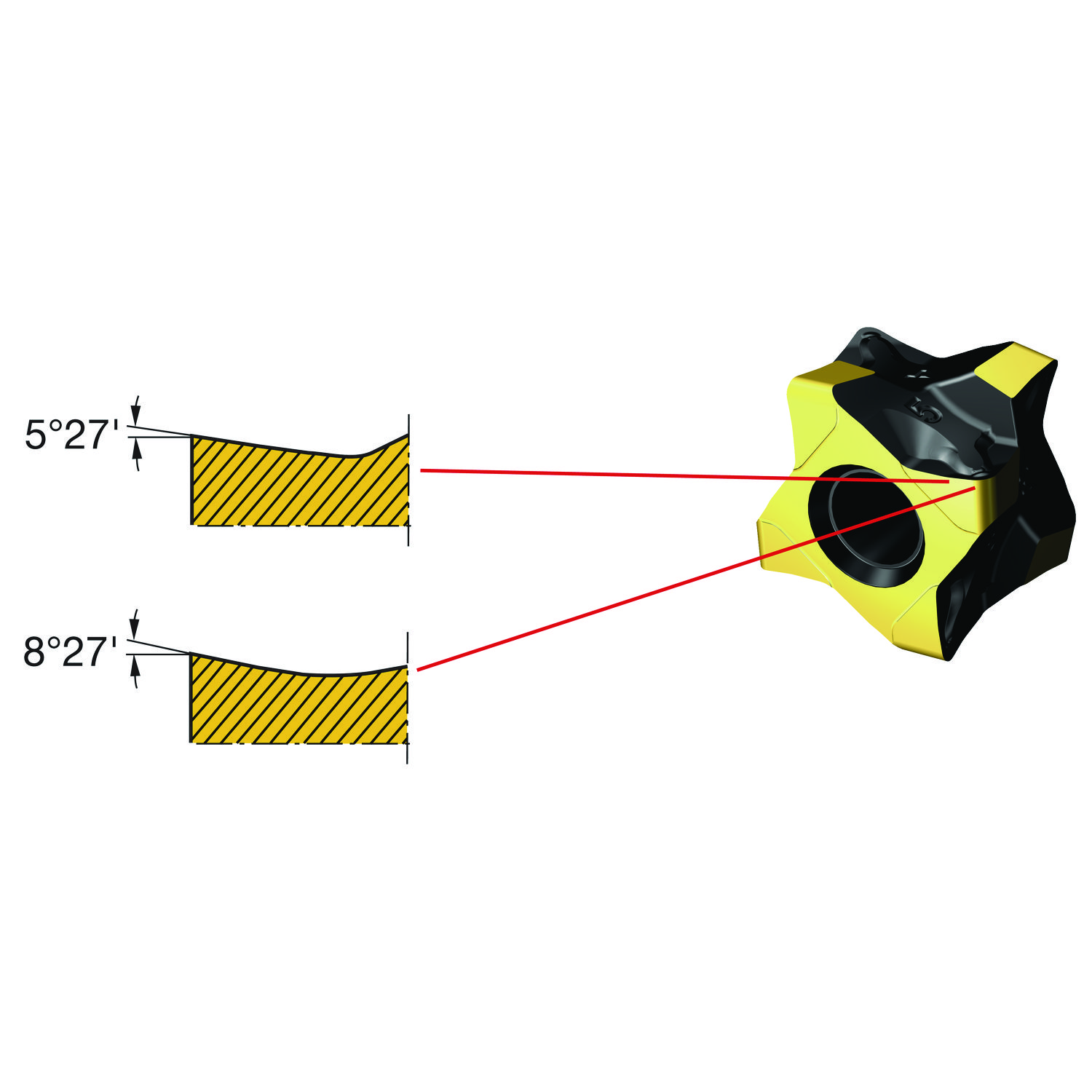

Ângulo de saída da pastilha	GAN	6
Classe	GRADE	4315
Cobertura	COATING	CVD TiCN+Al2O3+TiN
Código de montagem da pastilha	IFS	Cylindrical fixing hole
Código do tamanho do assento da pastilha	SSC_M	10
Código do tamanho do assento da pastilha	SSC_N	10
Comprimento efetivo da aresta de corte	LE	4 mm
Designação da aplicação do quebra-cavacos por fabricante	CBMD	L4
Espessura da pastilha	S	11 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	CoroTurn 300 -3-80-1011
Insert included angle	EPSR	80
Largura da pastilha	W1	10 mm
Número de arestas de corte	CEDC	8
Peso do item	WT	0.0054 kg
Propriedade da aresta Wiper	WEP	Não
Raio do canto	RE	0.7938 mm
Sensor embedded property	SEP	Não
Sentido	HAND	Neutro
Substrato	SUBSTRATE	HC
Tipo de operação	CTPT	Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
