266LG-16PT01A190E 1125

Pastilha CoroThread® 266 para torneamento de roscas

Pastilha geradora de perfil para aço (ISO P) · classe 1125 com cobertura PVD · círculo inscrito 9,53 mm, espessura 3,97 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 1125 Sob encomenda na Sandvik Coromant

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio), H (aços endurecidos)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Dados principais

Código ISO: 266LG-16PT01A190E 1125
Código compactado: 266LG-16PT01A190E1125
Material ID: 5757685
Família: Pastilhas
Tipo: Pastilha de rosca
Classe: 1125
Cobertura: TIALN
Processo de cobertura: PVD
Substrato: WC
Material ISO principal: P
Quantidade por embalagem: 10
Quantidade mínima: 10
Peso unitário: 2,61 g
EAN: 12444935
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21182108
Origem: SE
Lançamento: 15/09/2009
CoroPak de lançamento: 09.2

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 160 m/min
Profundidade de corte: 0,85 mm
Vida da ferramenta: 900 s

Para Aço · Rosqueamento. Ajuste pela sua máquina e fixação na calculadora.

Rosqueamento

Material	v_c m/min	a_p mm	NAP	Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB	160	0,85	6	900 s
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB	130	0,85	6	900 s
N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB	400	0,85	6	900 s
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB	130	0,85	7	900 s
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB	15	0,85	7	900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura teórica da rosca	HA	1.04 mm
Ângulo da ponta da pastilha	EPSR	60
Classe	GRADE	1125
Código de condições da aresta de corte	CECC	Arredondada
Código de montagem da pastilha	IFS	Furo escareado de 40°–60°, base com trilho
Código do tamanho do assento da pastilha	SSC_M	16
Código do tamanho do assento da pastilha	SSC_N	3/8
Designação da aplicação do quebra-cavacos por fabricante	CBMD	A
Diâmetro do círculo inscrito	IC	9.53 mm
Diâmetro do furo de fixação	D1	4.4 mm
Espessura da pastilha	S	3.97 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	CoroThread 266/254 — tamanho externo 16L
ISO Cutting Tool Material	ISOMAT	Metal duro (WC) com cobertura
ISO nível de classificação de material Primário	TMC1	P
ISO nível de classificação de material Secundário	TMC1	M
ISO nível de classificação de material Todos	TMC1	PMKNSH
Número de arestas de corte	CEDC	3
Numero standard	STDNO_1	ISO 7/1
Numero standard	STDNO_2	BS21:1985
Quantidade de dentes	NT	1
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	Face única
Roscas por polegadas	TPI	19
Sensor embutido	SEP	Não
Sentido	HAND	Esquerda

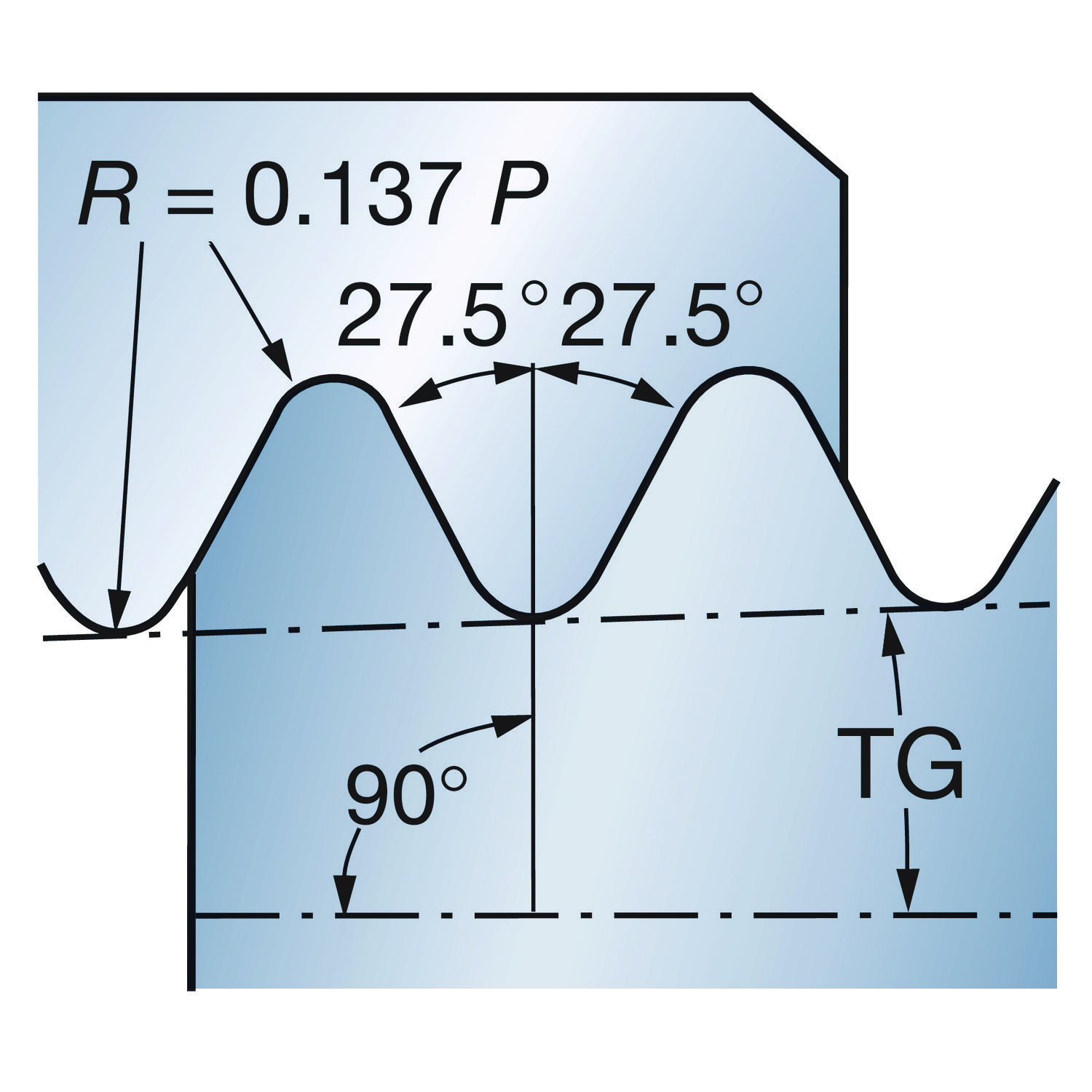

Tipo de formato de rosca	THFT	Rc (PT/BSPT) (55°)
Tipo de perfil da rosca	TPT	Perfil completo
Tipo de rosca	TTP	Externa

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
