Ferramentas · Fresa inteiriça de forma — perfil de quarto de círculo
1U000-0160-158-XA 1620
Fresa de topo CoroMill® Dura inteiriça de metal duro para fresamento de chanfros

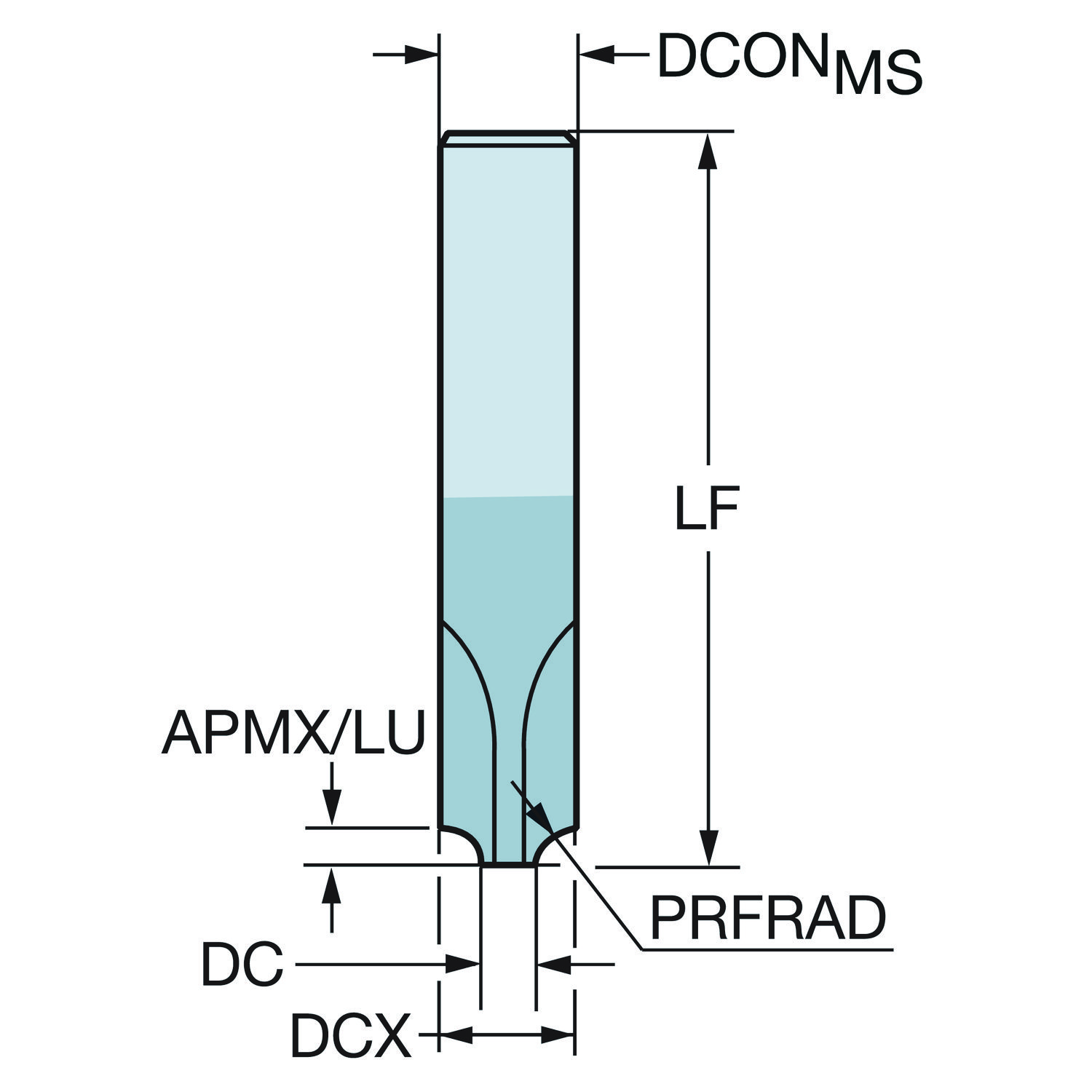

Fresa · classe 1620 com cobertura PVD · diâmetro de corte 1,6 mm, comprimento funcional 50,8 mm, 3 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 1620
Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), S (superligas e titânio), H (aços endurecidos)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Serviço de recondicionamento da Sandvik Coromant: REC1FR0308SC.
Solicitar recondicionamentoDados principais
- Código ISO
- 1U000-0160-158-XA 1620
- Código compactado
- 1U000-0160-158-XA1620
- Material ID
- 7045797
- Família
- Ferramentas
- Tipo
- Fresa inteiriça de forma — perfil de quarto de círculo
- Classe
- 1620
- Cobertura
- TIALN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 32 g
- EAN
- 7323221046910
- NCM
- 820770
- UNSPSC
- 23241614
- eCl@ss 13
- 21180608
- Origem
- DE
- Lançamento
- 03/12/2021
- CoroPak de lançamento
- 16.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Classe | GRADE | 1620 |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento de fixação | LSCMS | 36 mm |
| Comprimento funcional | LF | 50.8 mm |
| Diâmetro da conexão | DCONMS | 6.35 mm |
| Diâmetro de corte | DC | 1.6 mm |
| Diâmetro de corte máximo | DCX | 6.35 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — polegada: 1/4 |
| Grupo básico standard | BSG | INTERNAL |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 3 |
| Raio do perfil | PRFRAD | 1.58 mm |
| Rotação máxima | RPMX | 80000 |
| Sensor embutido | SEP | Não |
| Shank length (metric) | LS | 36 mm |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
