Pastilhas · Pastilha perfilada para formas específicas
170-12-240740E-PRLN 1030
Pastilha CoroMill® 170 para fresamento de engrenagens

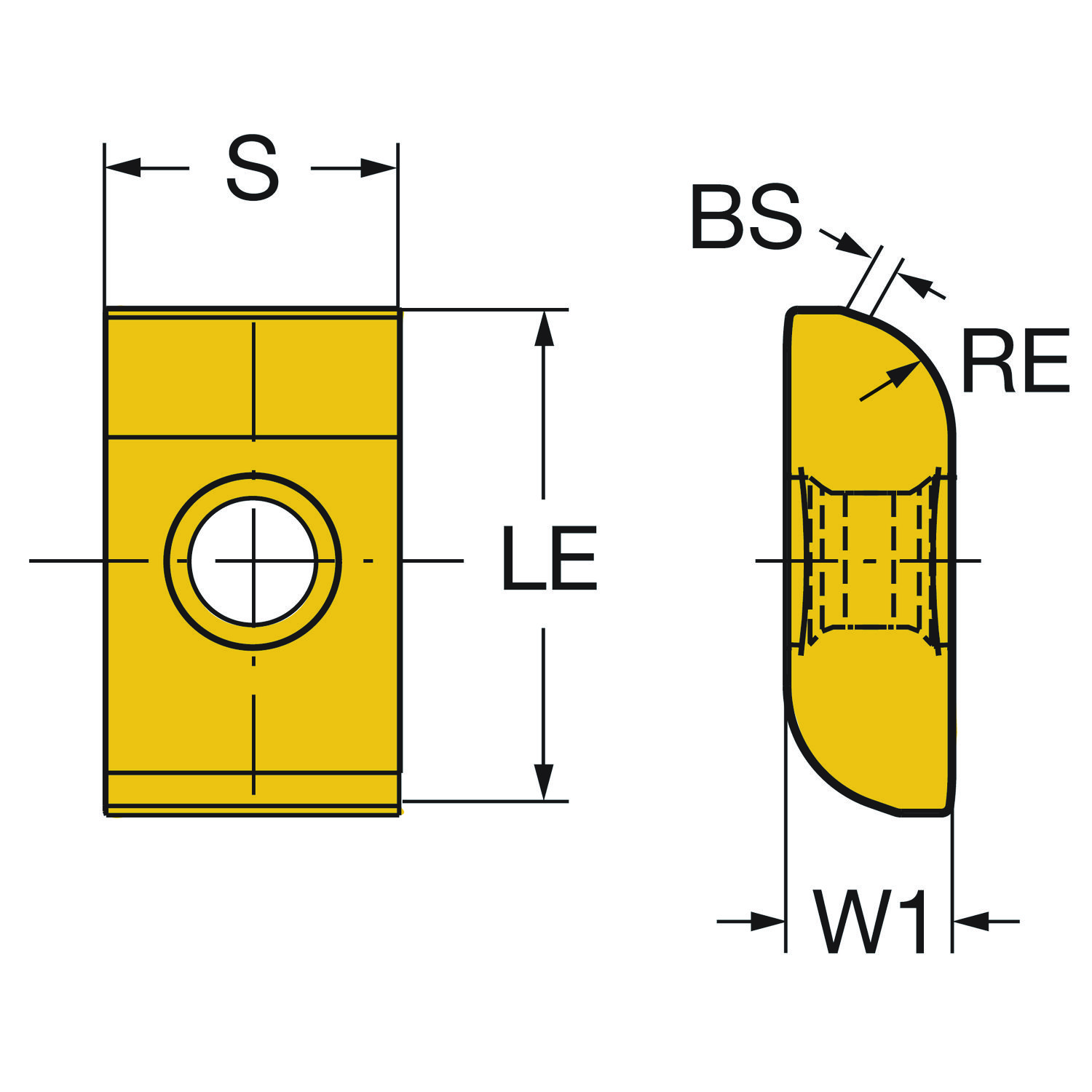

Pastilha conceito · classe 1030 com cobertura PVD · espessura 14 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 1030 Descontinuado
Indicada em 1º lugar para: P (aço)
Pedir alternativa à engenhariaItem descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Dados principais
- Código ISO
- 170-12-240740E-PRLN 1030
- Código compactado
- 170-12-240740E-PRLN1030
- Material ID
- 6215363
- Família
- Pastilhas
- Tipo
- Pastilha perfilada para formas específicas
- Classe
- 1030
- Cobertura
- TiAlN
- Processo de cobertura
- PVD
- Substrato
- HC
- Peso unitário
- 28 g
- EAN
- 26215363
- UNSPSC
- 23242105
- eCl@ss 13
- 21182106
- Lançamento
- 20/02/2013
- CoroPak de lançamento
- 13.1
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de saída da pastilha | GAN | 0 |
| Classe | GRADE | 1030 |
| Cobertura | COATING | PVD TiAlN |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do tamanho do assento da pastilha | SSC_M | 24 |
| Código do tamanho do assento da pastilha | SSC_N | 24 |
| Comprimento da aresta de corte | L | 24 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | PRLN |
| Diâmetro do furo de fixação | D1 | 6 mm |
| Especificação do perfil | PRSPC | Module 12 |
| Espessura da pastilha | S | 14 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | Fresa 170 -2407 |
| Largura da pastilha | W1 | 7 mm |
| Número de arestas de corte | CEDC | 4 |
| Peso do item | WT | 0.028 kg |
| Sensor embutido | SEP | Não |
| Substrato | SUBSTRATE | HC |
